У Williams будет в Хоккенхайме новое переднее крыло. Оно должно все исправить
Джонатан Нобл
Автор: Джонатан Нобл , редактор Ф1 (Global)
19 июл. 2018 г., 12:55

Обновление для FW41, подготовленное к Гран При Германии, призвано избавить машину от одной из главных слабостей.

Новое крыло должно улучшить поведение автомобиля на входе в повороты, которое стало для команды одной из основных проблем в этом году. В конструкторском штабе рассчитывают, что пакет доработок, в котором крыло играет центральную роль, даст гонщикам возможность активнее атаковать и в целом улучшит баланс, что позволит сократить отставание от соперников.

Новинка отличается от прежней версии (показана ниже) сразу в нескольких компонентах. Все они влияют на формирование картины потоков и их дальнейшее протекание вдоль шасси.

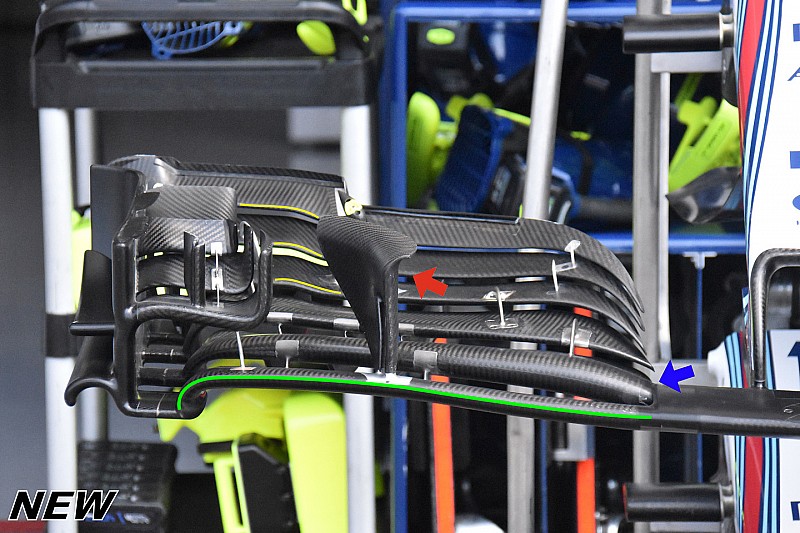

На кадрах нашего эксперта Джорджо Пиолы видно, что конфигурация передней кромки главной плоскости (выделена зеленым) стала гораздо более плавной, однако сильнее изгибается вверх, что позволит пропускать больше воздуха под днище. Это также позитивно скажется на чувствительности машины к «кивкам» передней части на торможениях, что принесет пользу на разгонах и торможениях. Машина должна стать более предсказуемой, чем прежде.

Иной стала геометрия крыла в месте стыка нейтральной области и профилированного участка (показана синей стрелкой). Здесь формируется очень важный в аэродинамическом плане вихрь Y250.

Соответственно, была скорректирована и форма первого закрылка главного каскада.

Г-образный вертикальный элемент у малого каскада (показан красной стрелкой) теперь имеет изогнутый верхний край, чтобы эффективнее взаимодействовать с завихрением, которое неизбежно возникает на его передней кромке.

Наконец, изменена была геометрия дальних закрылков главного каскада, которые получили иную форму с внешней стороны. Это еще одно средство эффективнее отводить воздушные потоки в сторону от передней шины.

«Если и это не сработает, значит проблемы еще глубже». Сироткин о новинках Williams

Переднее антикрыло Williams FW41

Старая версия переднего крыла Williams FW41

Фото: Джорджо Пиола
