Тесты в Барселоне: шпионские фото технических новинок. Часть 2

Поделились
Комментарии
Тесты в Барселоне: шпионские фото технических новинок. Часть 2
Автор:
Соавтор: Мэтт Сомерфилд
23 февр. 2019 г., 11:58

Продолжаем изучать интересные технические решения команд, которые они привезли на первые тесты в Барселону – найти их позволили кадры Джорджо Пиолы и фотографов Motorsport Images.

Читайте также:

Слайдер
Список

Передняя подвеска McLaren MCL34

Передняя подвеска McLaren MCL34
1/13

Фотограф: Джорджо Пиола

В передней подвеске McLaren есть два интересных момента. Во-первых, это приподнятый верхний треугольник, который соединяется со ступицей посредством специальной проставки – такое решение выбирает все больше команд Ф1. Во-вторых, обратите внимание на конфигурацию воздухозаборника тормозов: его нижняя часть – узкая и закрыта защитной сеткой, тогда как верхняя гораздо шире.

Детали задней части Mercedes F1 W10

Детали задней части Mercedes F1 W10
2/13

Фотограф: Марк Саттон / Sutton Images

Удачный ракурс, позволяющий рассмотреть заднюю подвеску Mercedes W10. Также отлично видно форму Т-крыла – c внешней стороны оно ниже и шире, чем с внутренней. На днище перед задним колесом видны трубки Пито и продольный бортик.

Заднее крыло Mercedes F1 W10

Заднее крыло Mercedes F1 W10
3/13

Фотограф: Марк Саттон / Sutton Images

Теперь давайте изучим вариации задних крыльев. У Mercedes переходная область поделена на две части, изогнутую (у передней кромки) и вертикальную (у задней)…

Заднее крыло Ferrari SF90

Заднее крыло Ferrari SF90
4/13

Фотограф: Марк Саттон / Sutton Images

…у Ferrari общая геометрия похожа, но в вертикальной части есть пять прорезей.

Заднее крыло McLaren MCL34

Заднее крыло McLaren MCL34
5/13

Фотограф: Марк Саттон / Sutton Images

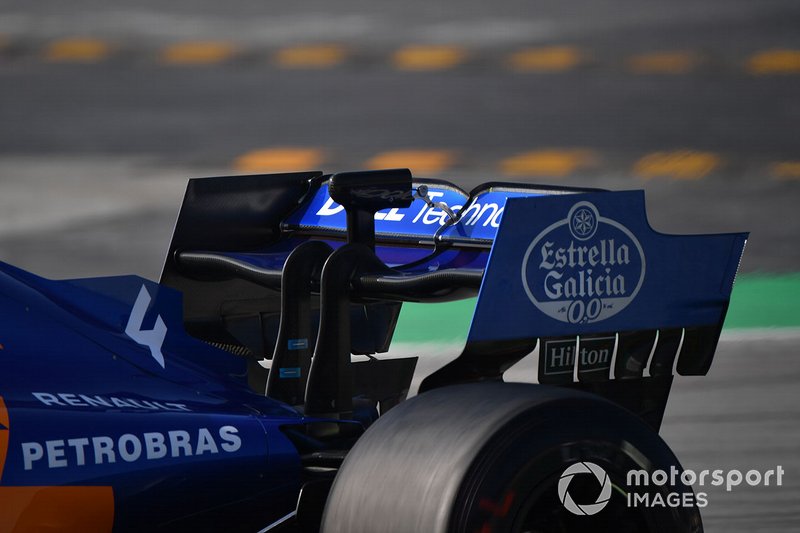

У изобретателей этого подхода из McLaren прорези имеют более сложную форму, да и расстояние между ними не является одинаковым.

Заднее крыло Haas VF-19

Заднее крыло Haas VF-19
6/13

Фотограф: Марк Саттон / Sutton Images

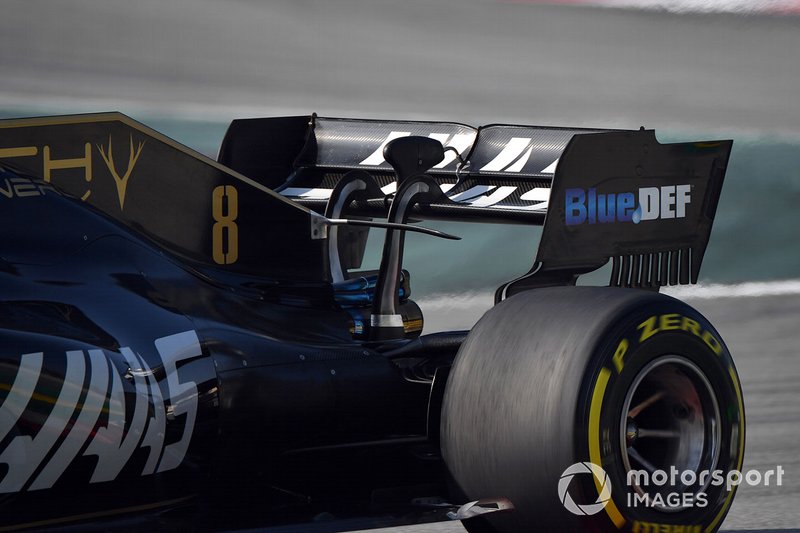

Конструкторы Haas соорудили на своей машине настоящую «гребенку» из восьми прорезей.

Заднее крыло Toro Rosso STR14

Заднее крыло Toro Rosso STR14
7/13

Фотограф: Марк Саттон / Sutton Images

И лишь у Toro Rosso торцевая пластина крыла сохранила классические очертания.

Переднее крыло Williams FW42

Переднее крыло Williams FW42
8/13

Фотограф: Марк Саттон / Sutton Images

Самая интересная деталь переднего крыла Williams – дальний закрылок главного каскада. Он установлен горизонтально, но имеет интересный профиль с широкой внутренней и узкой внешней частью.

Читайте также:

Передняя подвеска Williams FW42

Передняя подвеска Williams FW42
9/13

Фотограф: Джорджо Пиола

В конструкции передней подвески Williams использовала дугообразное крепление рычага – обычно этот прием применяется сзади.

Передняя подвеска Williams FW42

Передняя подвеска Williams FW42
10/13

Фотограф: Джорджо Пиола

Еще одно примечательное решение FW42 – аэродинамический элемент сразу за нижним рычагом передней подвески. При это он, похоже, закреплен на корпусе статично и не перемещается в поворотах и на поребриках вместе с рычагом.

Детали задней части Alfa Romeo C38

Детали задней части Alfa Romeo C38
11/13

Фотограф: Джорджо Пиола

Первые дни тестов у Alfa Romeo вообще не было «плавника» на верхней кромке капота двигателя. В конце недели он появился, да не один, а с Т-крылом.

Колесный диск Ferrari SF90

Колесный диск Ferrari SF90
12/13

Фотограф: Джорджо Пиола

Помимо дисков в стиле Mercedes по ходу тестов Ferrari опробовала и вариацию с тонкими спицами и отсутствием приливов на внутренней поверхности.

Williams FW42

Williams FW42
13/13

Фотограф: Марк Саттон / Sutton Images

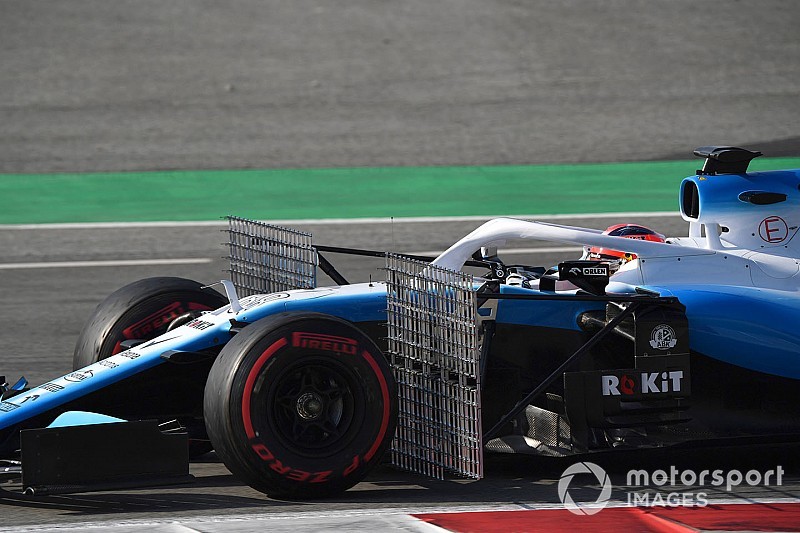

Приз за самую большую матрицу с датчиками Киля, если бы такой вручался в Ф1, на первой неделе достался бы команде Williams.
