Маленькая команда смогла впечатлить, привезя в Сингапур очередные обновления – которые, как надеются в стане "красно-синих", позволят пилотам на MR05 бороться еще ближе к середине пелотона.

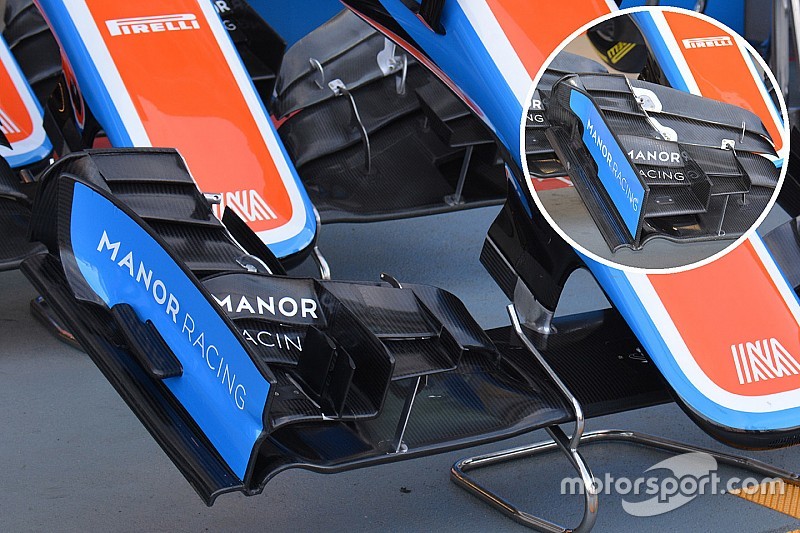

Переднее антикрыло

В Manor приложили значительные усилия, чтобы повысить эффективность протекания воздушных потоков вокруг передних колёс, причем добиться не просто локальной прибавки, но и в целом улучшить картину вдоль всего корпуса машины.

Торцевая пластина стала совсем иной, её задняя кромка выгибается наружу на всём протяжении, чтобы "завернуть" поток воздуха. В передней части появилось продольное углубление в месте стыка с элементами малого каскада – очень похожее решение использует Red Bull.

Это углубление продолжается вдоль торцевой пластины до нового L-образного элемента, создающего градиент давления, который помогает направлять воздушные потоки.

Горизонтальная "пята" – продолжение главной плоскости крыла снаружи торцевой пластины – также переработана, получив явно выраженный "прямоугольный" профиль вместо прежнего плавного изгиба.

В свою очередь, каскад также получил геометрические коррективы в месте стыка с торцевой пластиной, закрылки также изогнуты чуть иначе.

В центре малого каскада появился вертикальный элемент, вновь очень похожий на решение Red Bull. Он также служит цели более эффективного распределения давления в этой области.

Боковые дефлекторы

Manor Racing MRT05 sidepods detail
Детали понтонов Manor Racing MRT05

Фото: Джорджо Пиола

Доработки также затронули понтоны: вертикальные прорези, появившиеся несколько Гран При назад, теперь уходят гораздо дальше вниз. Это опять-таки позволяет изменить распределение давлений между поверхностями. Примечательно, что появившиеся в этой же области на Гран При Италии Г-образные элементы на этот раз отсутствуют.
