Технический анализ: зеркала Ferrari, которые появились и исчезли

Поделились
Комментарии
Технический анализ: зеркала Ferrari, которые появились и исчезли
Мэтт Сомерфилд
Автор: Мэтт Сомерфилд , технический эксперт
8 июн. 2018 г., 7:00

Для конструкторов Формулы 1 зеркала заднего вида давно стали неизбежным злом: если бы не требования безопасности, от них сразу бы отказались. Но в командах давно научились выжимать эффективность из всего, что только можно.

С самого начала нынешнего чемпионата зеркала Ferrari SF71H оказались в центре внимания из-за своей особенной конструкции с «дырявым» корпусом. По ходу первых Гран При команда чуть изменила конфигурацию зеркал в Баку, затем перенесла их на Halo в Барселоне и вновь переделала к Монако.

Мы решили вспомнить все эти метаморфозы и проанализировать их причины и последствия.

Уникальная концепция

Корпуса зеркал, состоящие из двух элементов, сразу заинтересовали всех в Формуле 1 – в других командах начали анализировать это решение, чтобы понять, можно ли обернуть его себе на пользу.

Ferrari SF71H side pods, Australian GP
Область кокпита Ferrari SF71H, Гран При Австралии

Иллюстрация: Джорджо Пиола

К Гран При Азербайджана Скудерии пришлось внести коррективы в конструкцию зеркал: пункты 3.5.2 и 3.5.5 Технического регламента требуют, чтобы на виде сверху ни один элемент не заходил в определенную правилами зону. Там же есть оговорка, что все то, что скрыто под зеркалами, не принимается во внимание.

Чтобы не переделывать днище в очень важной области, где на SF71H расположены несколько «лезвий», в Маранелло просто нарастили корпуса зеркал несколькими треугольными элементами, спрятав под ними все, что требовалось.

На необходимость подобных корректив внимание FIA обратили соперники команды – и федерация приняла необходимые меры.

Ferrari SF71H mirror detail, Spanish GP
Зеркала заднего вида Ferrari SF71H, Гран При Испании

Иллюстрация: Джорджо Пиола

В Барселоне участники Ф1 получили право крепить зеркала к Halo. Ferrari первая воспользовалась им – и сразу же оказалась в центре внимания. Вопросы вызвали не сами зеркала, а система, которая, по заверениям команды, была призвана гасить вибрации.

Довольно крупный открылок помещался над зеркалом и был связан с ним жестким стержнем. Обвинения в том, что эта конструкция приносит аэродинамическую выгоду, не заставили себя ждать.

FIA разрешила Скудерии оставить такое решение на испанский уик-энд – и запретила его дальнейшее использование.

Ferrari SF71H mirros Monaco GP

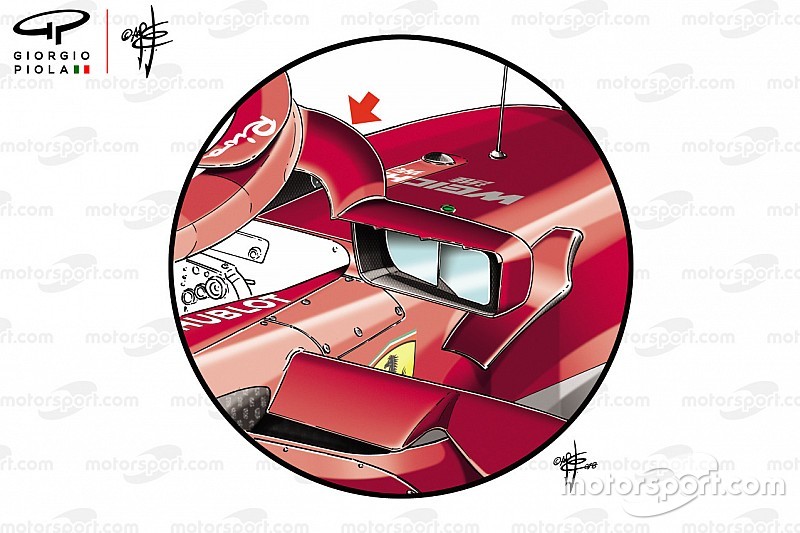

Зеркала заднего вида Ferrari SF71H, Гран При Монако

Иллюстрация: Джорджо Пиола

В Монако крепления зеркал остались прежними, а от «антивибрационной» системы не осталось и следа. Многие назвали этот факт свидетельством того, что в действительности верхний открылок имел совершенно иное предназначение.

На протяжении трех гонок Ferrari меняла свои зеркала. Впереди канадский Гран При – ждать ли нам новых переделок на этот раз?
