Технический анализ: секреты передней подвески Mercedes

Поделились
Комментарии
Технический анализ: секреты передней подвески Mercedes
Эдд Стро
Автор: Эдд Стро
Соавтор: Gary Anderson
3 мая 2018 г., 14:03

На четвертом этапе сезона чемпионская команда наконец-то добилась первой победы на своей новой машине W09. Однако нет сомнений, что вопрос работы с шинами по-прежнему стоит для Mercedes очень остро – и в этом направлении идет активная работа.

Ключевым элементом при взаимодействии с резиной является, конечно же, подвеска. Наш эксперт Джорджо Пиола объяснил, какие уникальные решения применены в конструкции W09.

Едва ли не главная задача, которая стоит перед конструкторами применительно к передней подвеске – разместить ее элементы максимально компактно. При этом важно помнить не только о креплениях рычагов, главных цининдрах и тому подобном, но и о ногах пилота, которые вместе с педалями располагаются практически здесь же.

Применительно к Mercedes мы видим предельно плотную компоновку, которая отлично иллюстрирует ставшее привычным для команды из Брэкли внимательное отношение к деталям.

Внешние углы отданы под крепление рычагов – верхнего треугольного и диагонального толкающего. Последние соединяется с корпусом посредством рокера (1).

Обратите внимание на диагональный рычаг: его наконечник (более темный) имеет дополнительную функцию. Там располагается резьбовой регулировочный механизм, позволяющий менять длину рычага, что нужно при установке дорожного просвета.

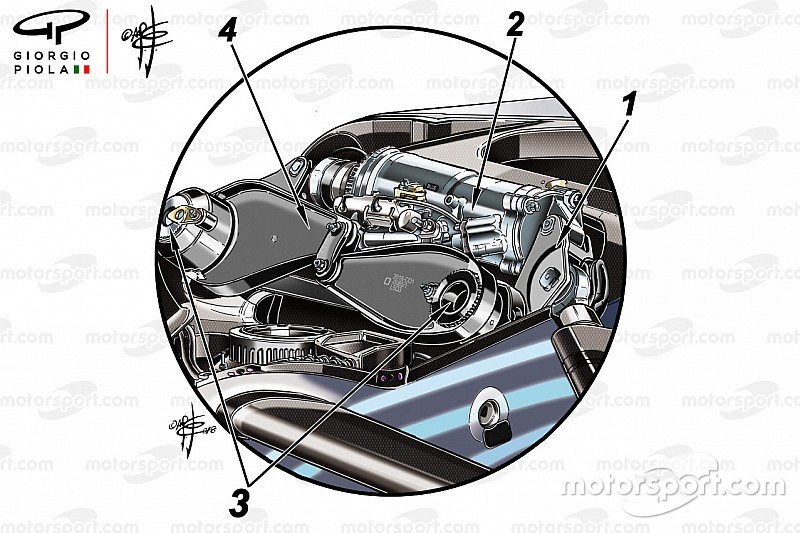

Mercedes W09 front suspension, captioned
Передняя подвеска Mercedes W09

Иллюстрация: Джорджо Пиола

При взгляде на машину спереди (когда снят носовой обтекатель) мы также видим с обеих сторон торсионные пружины (3). Та, что слева, располагается в вырезе рокера.

Два дополнительных рокерных рычага (4) соединяются между собой в середине небольшим переходником (показан на видео), что фактически позволяет образовать единый элемент, который помогает выполнять свою работу стабилизатору поперечной устойчивости. Сам стабилизатор скрыт за рокерами, видны лишь детали его крепления. Это круглые элементы с зубчатой внешней частью, которые служат для выбора начальных регулировок.

Когда машина покидает боксы, на нее начинает действовать аэродинамическая нагрузка, прижимающая шасси вниз. Левый рокер вращается по часовой стрелке, правый – против. Когда машина достигает определенной скорости, рычаги упираются друг в друга и больше не перемещаются. Это ограничивает вертикальное перемещение корпуса, обеспечивая тем самым аэродинамическую стабильность.

В поворотах система работает иначе: под воздействием боковой перегрузки оба рокера поворачиваются в одном направлении (против часовой стрелки в правых поворотах и по часовой – в левых). Это приводит к изгибу стабилизатора поперечной устойчивости. В сочетании с работой торсионов такое воздействие придает машине дополнительную жесткость.

Чтобы лучше понимать механику работы подвески, позволим себе небольшой ликбез. Торсион – это обычный металлический стержень, который работает на изгиб и кручение. Один его конец закреплен на шасси, второй – на рокерном рычаге. Если менять толщину его стенок, удлинять или укорачивать, можно варьировать жесткость подвески при вертикальных нагрузках или в поворотах.

Также на нашей иллюстрации показаны «антикивковый» амортизатор (2), усилитель руля в сборе (5) и тросы, призванные не допустить отрыв колеса при аварии (6).
