Технический анализ: прогресс Force India, которому помешали большие потрясения

Руль Force India VJM11

2/24

Фотограф: Марк Саттон / Motorsport Images

Общий вид кокпита и детали руля. Прежде команда просто печатала рули для своих машин на 3D-принтере, но в этот раз он выполнен из углепластика.

Задняя часть Force India VJM11

3/24

Фотограф: Джорджо Пиола

Решение задней части получилось у конструкторов Force India весьма компактным. Обратите внимание, что нижний рычаг подвески и приводной вал объединены в общем карбоновом корпусе.

Узел крепления переднего колеса Force India VJM11

4/24

Фотограф: Саймон Гэллоуэй / Motorsport Images

Передние тормоза VJM11 в сборе. В нижней части диска установлена металлическая пластина с отверстиями. Меняя ее геометрию, легко добиваться желаемых характеристик теплопередачи от элементов тормозной системы к колесному диску и шине.

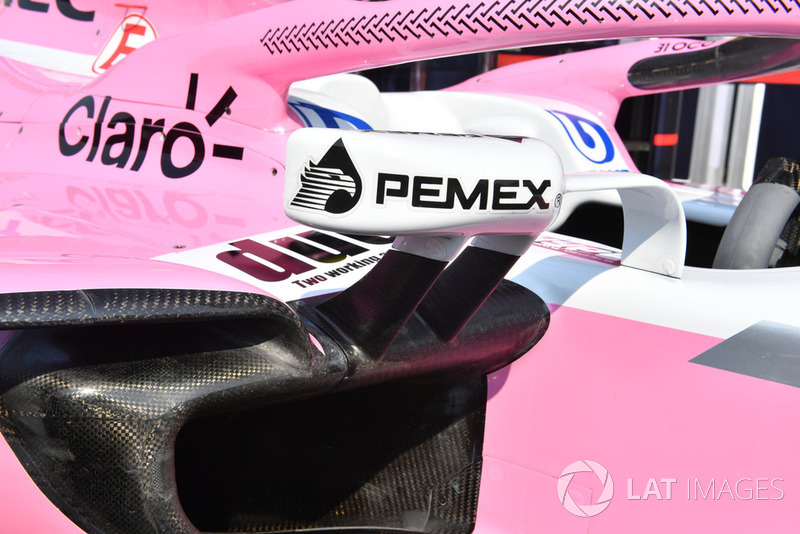

Зеркало заднего вида Force India VJM11

5/24

Фотограф: Марк Саттон / Motorsport Images

Зеркала на Force India соединяются двумя стойками с передней кромкой понтона. Это позволяет снизить вибрации зеркала, но одновременно дает возможность получить два весьма полезных генератора вихря в области, где они запрещены правилами. По ходу сезона от изначальной стойки, которая шла к боковине кокпита, команда отказалась вовсе.

Силовая установка Force India VJM11

6/24

Фотограф: Джорджо Пиола

Шанс увидеть машину Ф1 без кузовных панелей выпадает нечасто – и всегда является отличной возможностью изучить подробности ее компоновки, обычно скрытые от глаз.

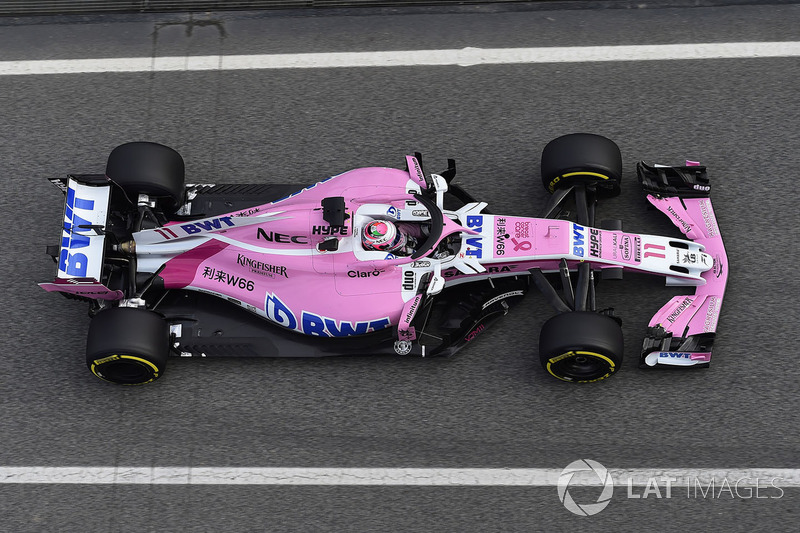

Force India VJM11

7/24

Фотограф: Sutton Images

Этот кадр сверху иллюстрирует «базовую комплектацию» VJM11 – в такой конфигурации машина появилась на предсезонных тестах в Барселоне.

Детали днища Force India VJM11

8/24

Фотограф: Джорджо Пиола

Область понтонов стала источником проблем в начале сезона. Чтобы оптимизировать протекание потоков, на днище появился небольшой треугольный «плавничок».

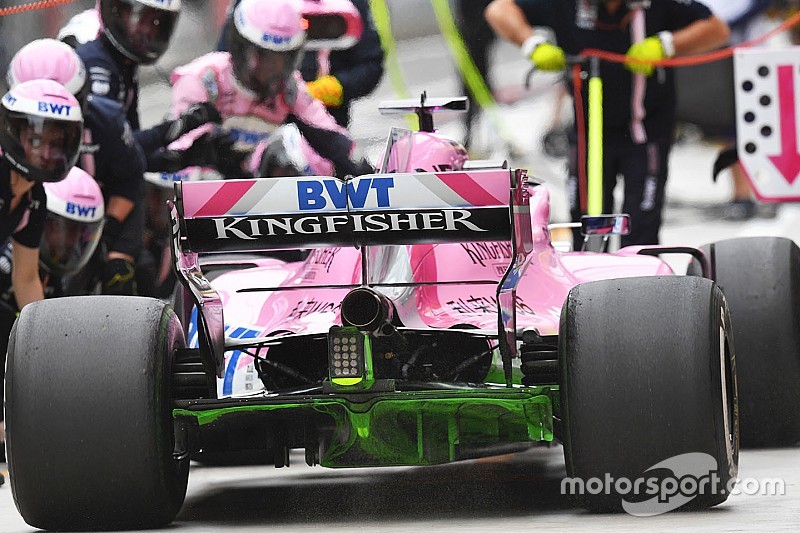

Force India VJM11

9/24

Фотограф: Sutton Images

Чтобы форсировать решение проблем, команда также задействовала аэродинамическую краску, нанеся ее на диффузор. Это фото сделано на тренировках в Азербайджане – тот Гран При принес Серхио Пересу финиш на третьем месте.

Переднее крыло Force India VJM11

10/24

Фотограф: Джорджо Пиола

К Бахрейну для VJM11 было подготовлено новое переднее крыло. Однако сделать его успели в единственном экземпляре, а в гонке впервые использовали только в Монако. Главным отличием стал изгиб главной плоскости рядом с нейтральной областью (показан нижней стрелкой), а также геометрия внутренних кончиков закрылков главного каскада (показаны верхней стрелкой). Эти элементы прямо воздействуют на формирование вихря Y250.

Диффузор Force India VJM11

11/24

Фотограф: Джорджо Пиола

В Шанхае на машине появился новый, более сложный диффузор. Его главной особенностью стало переплетение плоскостей по углам, популярное у конструкторов многих команд Ф1.

Детали днища Force India VJM11

12/24

Фотограф: Джорджо Пиола

Еще одной общей тенденцией в 2018-м стали продольные прорези у края днища. На Гран При Испании это решение появилось и у Force India – оно позволяет эффективно «запечатывать» разреженное пространство под машиной от внешнего воздуха.

Заднее крыло Force India VJM11

13/24

По ходу майских тестов в Барселоне на машине появилось любопытное устройство, закрепленное на заднем крыле. В его центральной части хорошо видны термальные датчики-стикеры. С их помощью инженеры пытались узнать больше о взаимодействии потока отработанных газов с антикрылом.

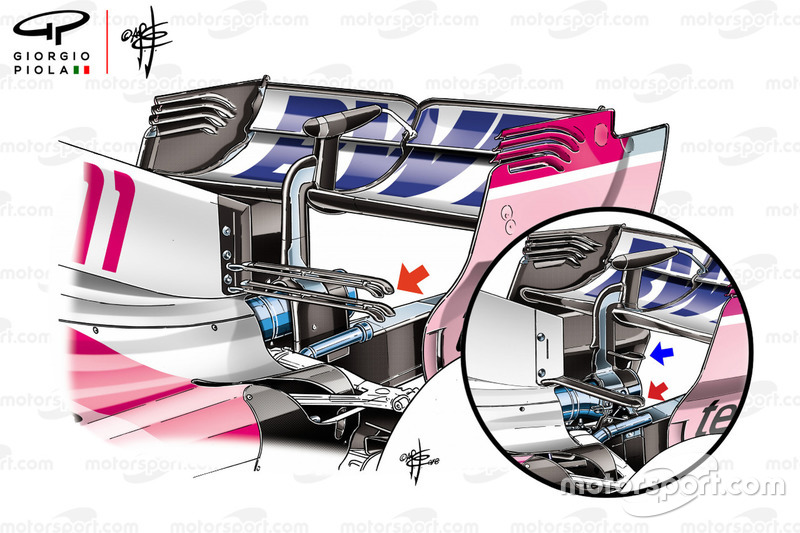

Сравнение вариантов заднего крыла Force India VJM11

14/24

Фотограф: Джорджо Пиола

Стремясь добавить прижимной силы, в Венгрии на VJM11 установили не одно, а сразу два одинаковых Т-крыла (показаны красной стрелкой), которые были доработаны по сравнению с Гран При Монако (во врезке). При этом от небольшого крылышка на пилоне (показано синей стрелкой) решено было отказаться.

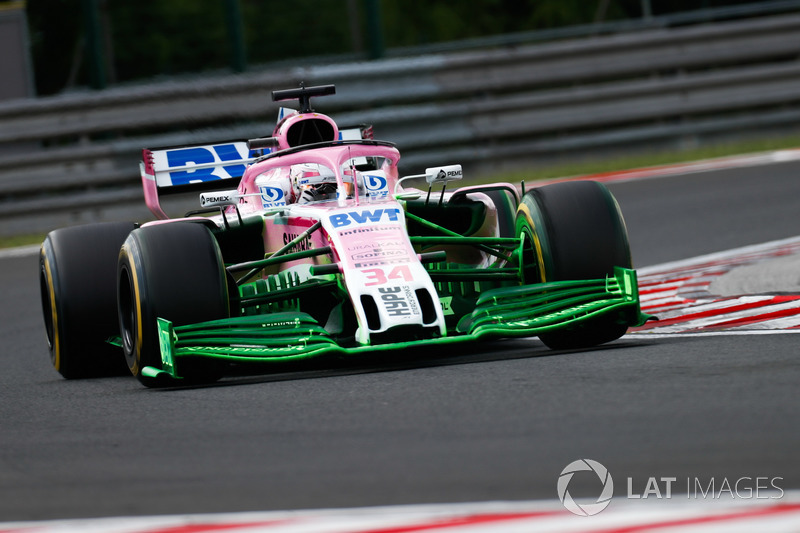

Force India VJM11

15/24

Фотограф: Джо Портлок / Motorsport Images

На летних тестах в Венгрии команда опробовала упрощенное переднее крыло в конфигурации 2019 года. А чтобы лучше разобраться с его поведением, понадобилась безотказная аэродинамическая краска.

Force India VJM11

16/24

Фотограф: Марк Саттон / Motorsport Images

Разумеется, были задействованы и другие инструменты сбора данных – в частности, внушительных размеров матрица с датчиками Киля позади переднего колеса.

Область дефлектора Force India VJM11

17/24

Фотограф: Джорджо Пиола

Большой пакет обновлений Force India подготовила к Сингапуру – уже на средства новых хозяев. Изменения затронули дефлектор, передний элемент которого стал соединяться с корпусом, образуя «арку» для воздушных потоков, и спиралевидные крылышки на передней кромке днища – их количество выросло с трех до шести.

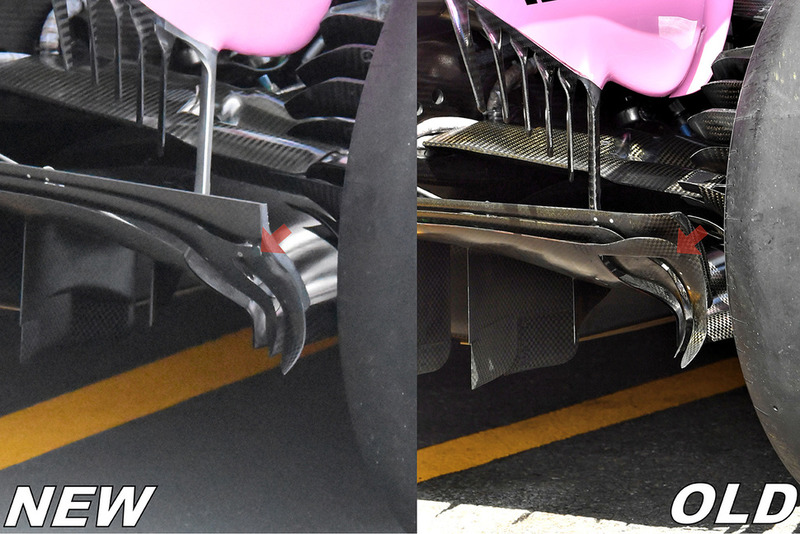

Сравнение вариантов диффузора Force India VJM11

18/24

Фотограф: Джорджо Пиола

У обновленного диффузора (слева) исчезла перемычка, соединявшая внешнюю кромку с внутренней (показана стрелкой).

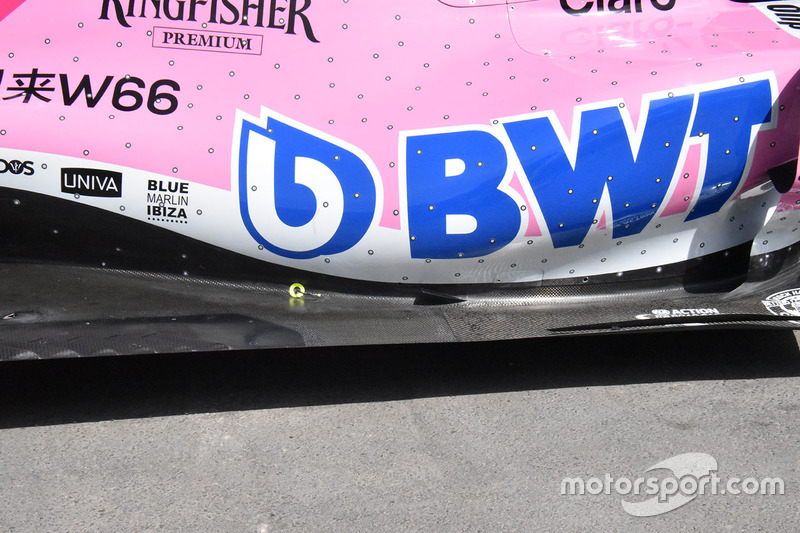

Детали днища Force India VJM11

19/24

Фотограф: Джорджо Пиола

Также команда доработала область днища перед задними колесами, чуть изогнув вверх его уголок вместе с расположенным поверх небольшим крылышком (показаны стрелкой).

Force India VJM11

20/24

Фотограф: Джерри Андре / Motorsport Images

Чтобы убедиться, что новинки на VJM11 ведут себя именно так, как обещали теоретические вычисления, бело-розовой машине вновь добавили немножко зеленого цвета в ливрею.

Дефлектор Force India

21/24

Фотограф: Рубио / Motorsport Images

Удачный ракурс, позволяющий рассмотреть детали дефлектора и соседних элементов. Отлично видны спиралевидные крылышки, которые «распрямляют» турбулентный воздух, уходящий под понтон. Элементы горизонтальной «пяты» дефлектора также претерпели изменения по ходу чемпионата. Снимок сделан на «Сузуке».

Переднее крыло Force India VJM11

22/24

Фотограф: Джорджо Пиола

Финальная спецификация переднего крыла. Во внешней (неокрашенной) части главного каскада сформирован «тоннель», позволяющий уводить воздушный поток в сторону от переднего крыла.

Детали переднего крыла Force India VJM11

23/24

Фотограф: Сэм Блоксэм / Motorsport Images

А вот тот же элемент в совершенно непривычном ракурсе – каскад причудливо изогнутых закрылков и горизонтальные направляющие внизу.

Force India VJM11

24/24

Фотограф: Мануэль Гориа / Motorsport Images

Force India VJM11 на финале сезона в Абу-Даби. В команде признавались, что из задуманных обновлений в итоге удалось реализовать далеко не все. Но на то есть уважительная причина – по ходу нескольких недель в августе вообще не было уверенности, что команда сможет продолжить свое существование.
