Технический анализ: что скрывает «дырявый нос» McLaren

На Гран При Испании команда McLaren привезла носовой обтекатель, в конструкции которого есть немало интересных решений. Наши эксперты внимательно изучили новинку из Уокинга.

Технический анализ: что скрывает «дырявый нос» McLaren

Первая европейская гонка сезона традиционно используется командами для дебюта больших пакетов обновлений. В этот раз самыми радикальными, нет сомнений, оказались новые элементы, подготовленные для McLaren MCL33.

Наибольшее внимание привлек носовой обтекатель, решения которого явно были навеяны тем, что мы уже видели на других машинах, прежде всего Mercedes.

Предыдущий вариант «носа» имел одинаковую ширину на всем протяжении и расположенные ниже очень длинные поворотные лопасти с вертикальными прорезями – такая конструкция позволяла перенаправлять как можно больше воздуха под машину.

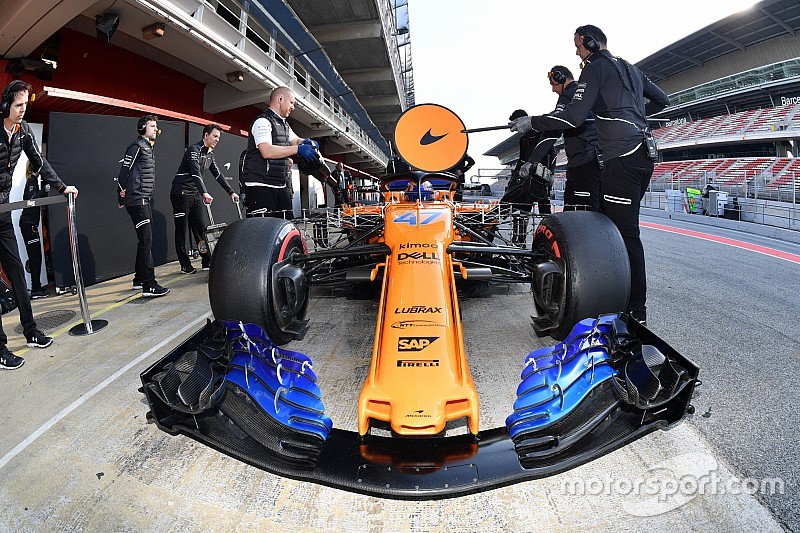

McLaren MCL33 front wing Spanish GP
Носовой обтекатель и переднее крыло McLaren MCL33, Гран При Испании

Фото: Джорджо Пиола

Новый «нос» сужается в самом начале, возле фланца шасси, и имеет с обеих сторон дополнительные продольные элементы (4 на иллюстрациях выше и ниже). Это позволяет избежать срыва потока с обтекателя и, более того, перенаправить воздух вниз.

Центральное входное отверстие (1) явно подсмотрено у Red Bull, а в паре боковых (2) можно найти аналогии с конструкцией Force India и Sauber. Все они соединяются горизонтальными каналами с выходными отверстиями, расположенными рядом друг с другом в нижней части обтекателя (1 и 2 ниже).

Цель здесь та же самая – увлекать потоки под машину. Эту же задачу решают крупные элементы по бокам от «носа», напоминающие «бивни» Mercedes.

McLaren MCL33 front wing Spanish GP
Носовой обтекатель McLaren MCL33, вид снизу. Гран При Испании

Иллюстрация: Джорджо Пиола

Общий же принцип остался тем же, что и прежде – переправить побольше воздуха под днище машины в область диффузора, чтобы повысить эффективность последнего.

«Бивни» (5) позволяют более точно направлять потоки, а вертикальный «киль» (3) придает им более равномерную структуру, не давая смешиваться воздуху с правой и левой стороны.

McLaren MCL33 technical detail
Поворотная лопасть McLaren MCL33

Фото: Марк Саттон

Другие обновления

Мэтт Соммерфилд

В Барселоне у McLaren были и другие новинки. В частности, иными стали поворотные лопасти – элементы в районе рычагов передней подвески. Сохранив прежнюю концепцию, они были адаптированы под работу с новым обтекателем – стали сильнее скручиваться к задней части.

Что интересно, приготовления к предстоящим переменам можно было обнаружить в этой области машины, когда главных новинок еще не было. Модернизированные дефлекторы, например, появились еще в Бахрейне.

Stoffel Vandoorne, McLaren MCL33 with aero sensors

McLaren MCL33 с аэродинамическими датчиками

Фото: Марк Саттон

В Испанию команда привезла чуть измененный вариант, у которого конфигуратор потока был дополнен новым элементом. Он располагается впереди остальных и доходит до прилива в углу днища.

Основная часть конфигуратора (на ней наклейка Kimoa) сохранилась неизменной, но была разделена надвое вертикальной прорезью.

Также перемены коснулись днища в области перед задними колесами. Внимание к этой области значительно выросло в 2017 году, когда FIA в процессе корректировки регламента оставила внешние 100 мм свободными для творчества конструкторов.

Команды с прошлого сезона начали активно работать здесь, а сейчас количество и сложность элементов продолжили расти.

McLaren MCL33 floor comparsion

Варианты днища McLaren MCL33

Фото: Марк Саттон

В Уокинге регулярно обновляют эту область автомобиля. В Барселоне решено было отказаться от высокого бортика перед самой шиной (во врезке) – вместо него появилось широкое отверстие, традиционно закрытое сверху.

Также MCL33 получила модифицированный диффузор. Иной стала геометрия его центральной части и профиль концевых кромок (прежний вариант показан во врезке).

McLaren MCL33 diffuser comparsion
Варианты диффузора McLaren MCL33

Фото: Марк Саттон
