Технический анализ: 13 примечательных решений Williams FW41
Автор:
17 февр. 2018 г., 9:51

В четверг Williams стала второй командой Ф1, показавшей свою машину 2018 – пусть и в виртуальном формате. Наши эксперты изучили ее и нашли немало интересных параллелей с тем, что мы уже видели прежде.

FW41 стала первым творением Падди Лоу после возвращения в Williams из Mercedes. В прошлом году технический директор приступил к работе слишком поздно, чтобы серьезно повлиять на автомобиль, и лишь сейчас получил возможность в полной мере реализовать свой опыт и талант.

Его правой рукой в техническом департаменте стал Дирк де Беер, который прежде работал в Lotus и Ferrari, а сейчас стал в Гроу ведущим специалистом по аэродинамике. Неудивительно, что в новой машине мы можем отыскать немало решений, явно не обошедшихся без влияния двух сильнейших команд современной Ф1.

Williams FW41

1. Переднее крыло стало развитием концепции Williams 2017 года. Его главная плоскость прорезями разделена на три элемента, а закрылки главного каскада имеют небольшую ширину.

2. В носовом обтекателе с толстым коротким кончиком реализован S-воздуховод.

3. Поворотные лопасти реализованы в форме «бивней», как у Mercedes в прошлом году.

Williams FW41

4. Влияние чемпионской команды отлично просматривается и в зоне дефлекторов: на FW41 реализованы многочисленные горизонтальные «лезвия» в их нижней части.

Чуть выше видны повторяющие форму дефлектора горизонтальные «рога» по бокам кокпита, также использовавшиеся Mercedes в 2017-м. Однако их форма несколько иная, и у дальнего конца «рог» соединяется с дефлектором. Здесь уже можно говорить о заметном сходстве с решением, которое в прошлом сезоне было у Ferrari, а позже и у Red Bull.

5. Как и у новой модели Haas, в области передней части понтонов явно просматривается влияние Маранелло. Перенос боковой защитной структуры чуть ниже дал возможность отодвинуть воздухозаборник назад, а перед ним разместить дополнительные элементы, призванные повысить эффективность аэродинамики и охлаждения.

Сами элементы системы охлаждения тоже смещены назад, что помогло сбалансировать дополнительный вес, появившийся спереди из-за Halo.

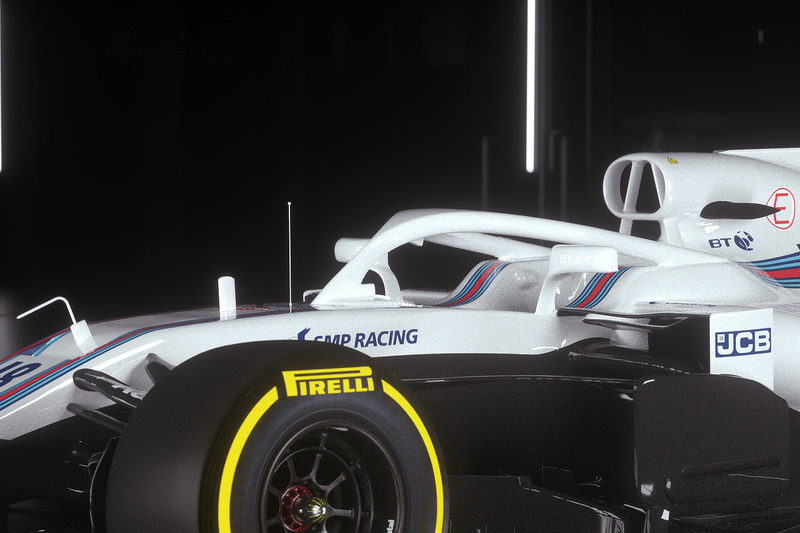

6. Система Halo на показанных фото выкрашена в белый цвет и не имеет дополнений. Однако к тестам таковые наверняка появятся в разрешенной 2-сантиметровой зоне, чтобы снизить негативное аэродинамическое влияние защитного устройства. Предположить, что именно придумали в Гроу, пока невозможно, так как нельзя определить хотя бы точки креплений.

7. Воздухозаборник остался практически неизменным: как и в конце 2017-го, он имеет широкое входное отверстие.

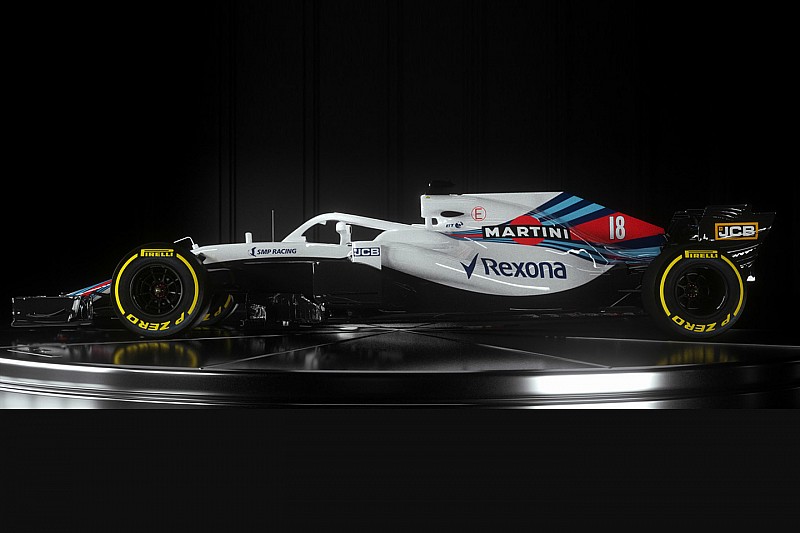

Williams FW41

8. Форма понтона продиктована решением его передней части. Элемент выглядит «поджарым», а вырез в его нижней части весьма агрессивный. По сравнению с более традиционным решением прошлого года тут можно ожидать существенной прибавки в эффективности.

9. Команда полностью использовала разрешенное регламентом пространство для размещения «плавника». В его верхней части сохранилась горизонтальная планка, призванная добавить стабильности в быстрых поворотах.

10. Как и можно было ожидать, на FW41 реализовано Т-крыло, похожее на прошлогоднее. Оно располагается внизу в разрешенной правилами зоне.

11. Заднее крыло поддерживают два пилона в форме лебединой шеи, проходящие с обеих сторон от выхлопной трубы. В 2017-м на FW40 был один центральный пилон.

12. На торцевых пластинах заднего крыла сохранились прорези-«лувры», а вот конфигурация нижней части пластин стала заметно сложнее, чем в 2017-м.

13 (не обозначено). Влияние Mercedes можно отыскать и в задней части, где диффузор получил точно такую же концевую кромку, какую на своей машине в прошлом году обкатывали чемпионы мира.
