Технические новинки: что интересного принесло начало тестов
Мэтт Сомерфилд
Автор: Мэтт Сомерфилд , технический эксперт
27 февр. 2018 г., 16:20

Предлагаем вам подборку самых интересных кадров, сделанных Джорджо Пиолой и фотографами агентства Sutton Images на трассе «Каталунья» по ходу первой предсезонной сессии Ф1.

Слайдер
Список

Haas VF-18

Haas VF-18
1/13

Фотограф: Эндрю Хон / LAT Images

Вся область дефлекторов была полностью переделана в сравнении с тем, что нам показывали на презентации. Сам элемент, его горизонтальная «пята» внизу и конфигуратор потоков у края понтона отличаются сложной формой со множеством прорезей и изгибов.

Технический анализ: 10 примечательных решений Haas VF-18

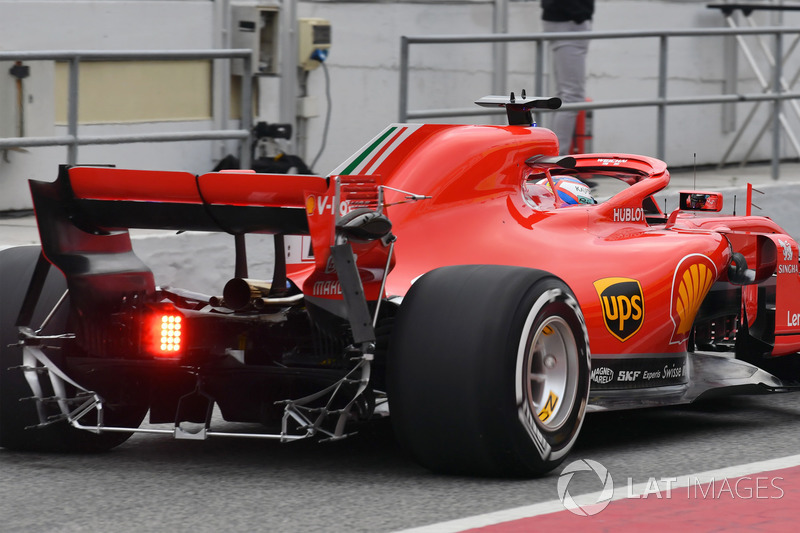

Ferrari SF71H

Ferrari SF71H
2/13

Фотограф: Sutton Images

Скудерия на специальной раме поместила в задней части машины матрицу с датчиками Киля. Это самый простой способ узнать, ведет ли себя машина так, как обещали продувки в трубе и вычисления CFD

Renault RS18

Renault RS18
3/13

Фотограф: Сэм Блоксэм / LAT Images

На виде сверху можно оценить степень проработки деталей перед понтонами. Здесь команда использует любые средства, чтобы «приглушить» турбулентность, идущую от колес.

Toro Rosso STR13

Toro Rosso STR13
4/13

Фотограф: Марк Саттон

Дефлекторы STR13 крупным планом. По сравнению с прошлым годом элемент стал гораздо сложнее.

Как изменилась машина Toro Rosso: наглядная эволюция

Ferrari SF71H

Ferrari SF71H
5/13

Фотограф: Сэм Блоксэм / LAT Images

Обратите внимание на многочисленные температурные стикеры на днище машины. Скудерия исследует режим работы системы охлаждения.

На тестах Ф1 очень холодно. Это действительно большая проблема?

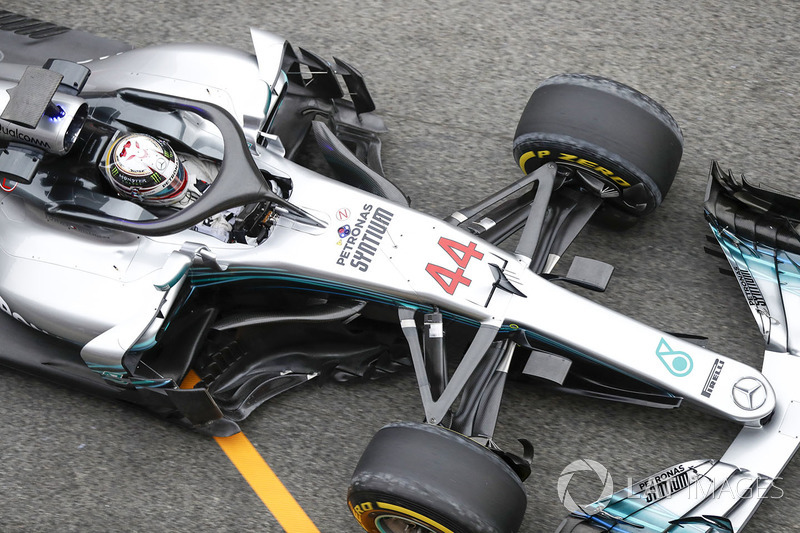

Mercedes F1 W09

Mercedes F1 W09
6/13

Фотограф: Гленн Данбар / LAT Images

В последние годы машины Mercedes считаются одними из самых тщательно проработанных. Наш кадр позволяет убедиться, что это так и в 2018-м, причем по ходу сезона картина будет дополнительно усложняться.

Red Bull RB14

Red Bull RB14
7/13

Фотограф: Сэм Блоксэм / LAT Images

Вид сзади и сверху позволяет оценить, насколько узкая «талия» у RB14 в области «бутылочного горлышка» перед задними колесами.

Заднее антикрыло Force India VJM11

Заднее антикрыло Force India VJM11
8/13

Фотограф: Марк Саттон

Редкий ракурс: видно, как несколько небольших пилонов, смонтированных на внешней поверхности диффузора, помогают удерживать на своей позиции концевую кромку.

Haas VF-18

Haas VF-18
9/13

Фотограф: Гленн Данбар / LAT Images

Небольшие генераторы вихря в верхней части Halo призваны уменьшить негативное аэродинамическое воздействие защитной системы. Это решение команды обкатывали еще в конце прошлого года в Абу-Даби.

Renault RS18

Renault RS18
10/13

Фотограф: Стивен Ти / LAT Images

Классическая матрица с датчикими Киля позади переднего колеса. Еще в прошлом году стало ясно, сколь важна эта область машины, и в 2018-м она вновь будет в центре внимания.

Renault RS18

Renault RS18
11/13

Фотограф: Зак Маугер / LAT Images

Еще один ракурс. Обратите внимание, как далеко матрицы выдаются в стороны от машины. Команда стремится собрать как можно больше данных, и даже те потоки, которые протекают в этой области, представляют для нее интерес.

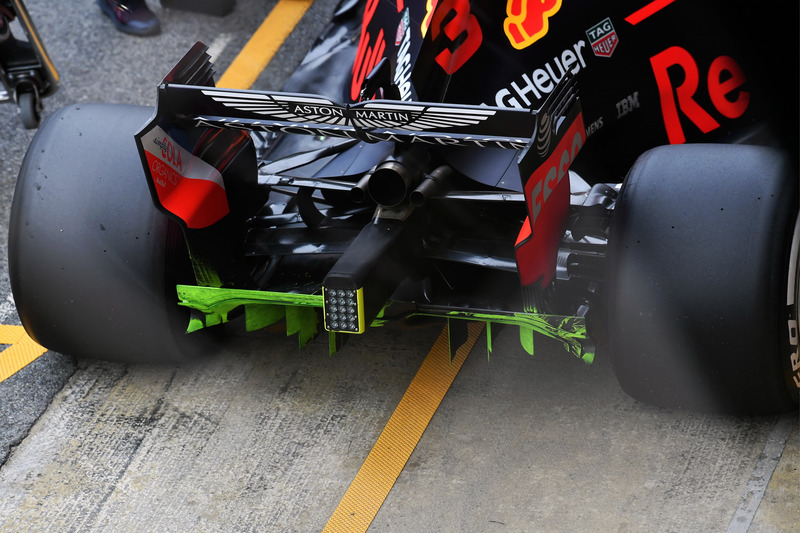

Диффузор Red Bull RB14

Диффузор Red Bull RB14
12/13

Фотограф: Марк Саттон

Несмотря на торжество высоких технологий, аэродинамическая краска продолжает верой и правдой служить командам Ф1, как и 10, и 20 лет назад.

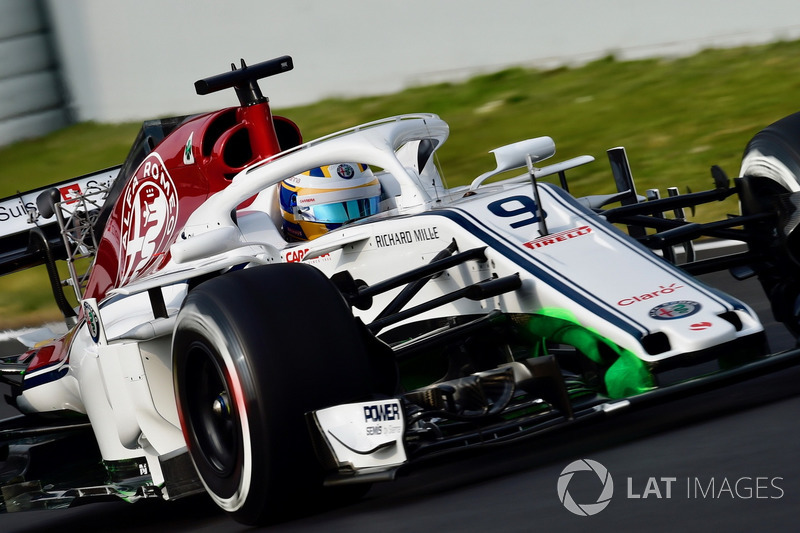

Sauber C37

Sauber C37
13/13

Фотограф: Sutton Images

В Sauber C37 краску нанесли на довольно необычное место – инженеры с ее помощью изучают поведение потоков, которые соприкасаются с пилонами переднего крыла.
