Технический анализ Джорджо Пиолы

Гран При Монако: шпионские фото технических новинок

Для Монте-Карло конструкторы всех команды готовят особые решения, обусловленные характеристиками культовой городской трассы. Кадры Джорджо Пиолы и агентства Sutton Images позволили нам рассмотреть самые интересные новинки.

Заднее крыло Red Bull RB14

Заднее крыло Red Bull RB14
1/23

RB14 в конфигурации с высоким уровнем прижимной силы. Изменения затронули не только обе плоскости заднего крыла – обратите внимание на новое Т-крыло и небольшое крылышко на пилоне, которое выполняет ту же задачу, что и попавшее под запрет «сиденье для обезьянки».

Область понтонов Toro Rosso STR13

Область понтонов Toro Rosso STR13
2/23

Новинка Toro Rosso – теперь горизонтальный элемент в верхней части понтона соединяется с вертикальным конфигуратором потока.

Дефлектор Toro Rosso STR13

Дефлектор Toro Rosso STR13
3/23

Эта же область машины в ином ракурсе. Обратите внимание на участок по соседству, ближе к передним колесам. Там хорошо заметны прорези в горизонтальных деталях – той, что крепится к верхней части шасси и другой, на дефлекторе. Они необходимы для того, чтобы соблюсти букву правил: ниже находится горизонтальная «пята», между элементами которой тоже есть прорези. Их нельзя закрывать на виде сверху, потому команды вынуждена разрезать и другие детали.

Кузовные панели Mercedes F1 W09

Кузовные панели Mercedes F1 W09
4/23

Опробовав на недавних тестах в Барселоне конфигурацию с шестью генераторами вихря в верхней части понтонов, в Mercedes сохранили ее на своих машинах. Перед стартом уик-энда механик занят установкой деталей.

Технический анализ: что интересного мы увидели на тестах в Барселоне

Область понтонов Mercedes F1 W09

Область понтонов Mercedes F1 W09
5/23

Вот как выглядит элемент в окончательной версии. Он придает дополнительную энергию протекающим здесь потокам, заставляя их работать активнее.

Капот двигателя Mercedes F1 W09

Капот двигателя Mercedes F1 W09
6/23

Верхний «дымоход», который мы уже видели на недавних тестах, остался на машинах Mercedes. Решение об использовании этого решения в квалификации и гонке будет принято по итогам тренировок.

Заднее крыло Mercedes F1 W09

Заднее крыло Mercedes F1 W09
7/23

Заднее крыло Mercedes. Большой угол атаки позволил разместить в торцевых пластинах четыре прорези. Еще одна, пятая, вдвое короче и не доходит до передней кромки.

Диффузор Mercedes F1 W09

Диффузор Mercedes F1 W09
8/23

Кромка диффузора W09 получила в центральной части зубчатую форму для формирования многочисленных завихрений.

Передние тормоза Mercedes F1 W09

Передние тормоза Mercedes F1 W09
9/23

В передних «барабанах» Mercedes сделаны многочисленные отверстия, которые как решают задачи теплообмена, так и несут аэродинамическую функцию.

Передние тормоза Renault RS18

Передние тормоза Renault RS18
10/23

Для сравнения – аналогичный узел Renault. В решениях двух команд можно отыскать как сходства, так и отличия.

Область дефлекторов Renault RS18

Область дефлекторов Renault RS18
11/23

Для Монако в Renault подготовили множество новинок, включая доработанное днище и дефлекторы.

Область понтонов Sauber C37

Область понтонов Sauber C37
12/23

Для сравнения – тот же участок шасси Sauber C37. У швейцарцев очень узкие воздухозаборники в понтонах, но над ними можно разглядеть дополнительные отверстия для охлаждающего воздуха.

Область дефлекторов Red Bull RB14

Область дефлекторов Red Bull RB14
13/23

А вот что по этому же поводу думают в конструкторском штабе из Милтон-Кинса.

Детали задней части McLaren MCL33

Детали задней части McLaren MCL33
14/23

В McLaren уже экспериментировали с Т-крылом по ходу нынешнего сезона. В Монте-Карло дебютировал новый вариант, расположенный несколько выше.

Зеркала на Halo Ferrari SF71H

Зеркала на Halo Ferrari SF71H
15/23

Скудерия убрала с машин спорную систему крепления зеркал заднего вида. Сами зеркала остались на прежнем месте, а вот устройства «для гашения вибраций» больше нет.

Ferrari подчинилась требованию переделать зеркала на Halo

Детали переднего крыла Ferrari SF71H

Детали переднего крыла Ferrari SF71H
16/23

Малый каскад переднего крыла крупным планом. С внутренней стороны он держится на Г-образном элементе, с внешней крепится к торцевой пластине.

Детали переднего крыла Ferrari SF71H

Детали переднего крыла Ferrari SF71H
17/23

Отверстия в пилонах крыла позволяют перенаправлять больше воздуха под машину.

Задняя подвеска Ferrari SF71H

Задняя подвеска Ferrari SF71H
18/23

Скудерия привезла в Монако новую заднюю подвеску, но прямо по ходу уик-энда решено было отказаться от нее в пользу предыдущего варианта.

Ferrari вернулась к старой подвеске – новая проехала только Испанию

Днище Ferrari SF71H

Днище Ferrari SF71H
19/23

А вот другое решение, появившееся на Гран При Испании, сохранило прописку на SF71H. Речь о конфигурации днища с длинными продольными прорезями.

Носовой обтекатель и переднее крыло Force India VJM11

Носовой обтекатель и переднее крыло Force India VJM11
20/23

В таком ракурсе отлично видны «ноздри» VJM11, недавно скопированные McLaren. Интересно, что конструкторам настолько важно направить дополнительные потоки под днище, что носовой обтекатель даже немного расширяется в передней части.

Технический анализ: что скрывает «дырявый нос» McLaren

Детали задней части Force India VJM11

Детали задней части Force India VJM11
21/23

Force India обновила геометрию задней подвески, конфигурацию понтона и использовала сразу два Т-крыла сложной формы, чтобы получить максимум прижимной силы.

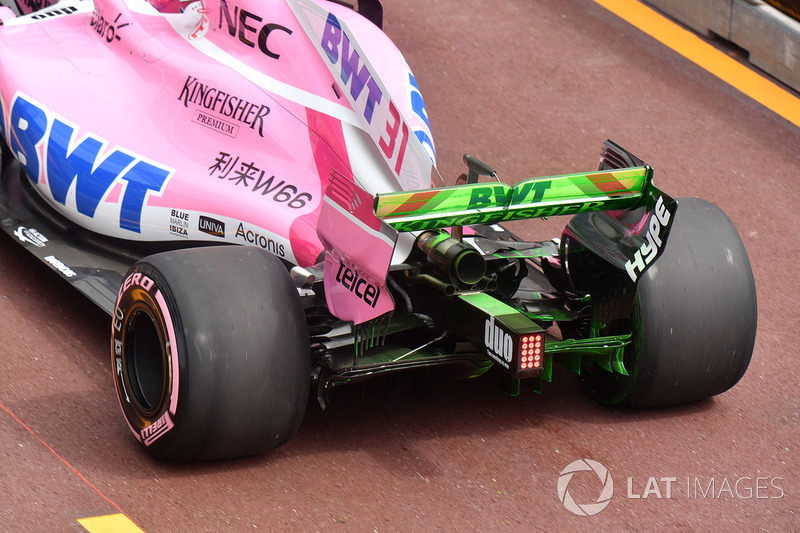

Детали задней части Force India VJM11

Детали задней части Force India VJM11
22/23

В команде не пожалели аэродинамической краски. В Монако особенно важно убедиться, что вся новая аэродинамика работает так, как от нее ожидают.

Halo на Haas VF-18

Halo на Haas VF-18
23/23

В Испании С-образное крыло, смонтированное поверх защитной структуры, появлялось на машине совсем ненадолго. В Монако Haas продолжит изучение новинки.
