Гран При Германии: шпионские фото технических новинок
Автор: Джорджо Пиола
Соавтор: Мэтт Соммерфилд
21 июл. 2018 г., 12:18

В середине лета команды продолжают дорабатывать свои машины. На кадрах Джорджо Пиолы и агентства Sutton Images мы собрали все самое примечательное из боксов «Хоккенхаймринга».

Слайдер
Список

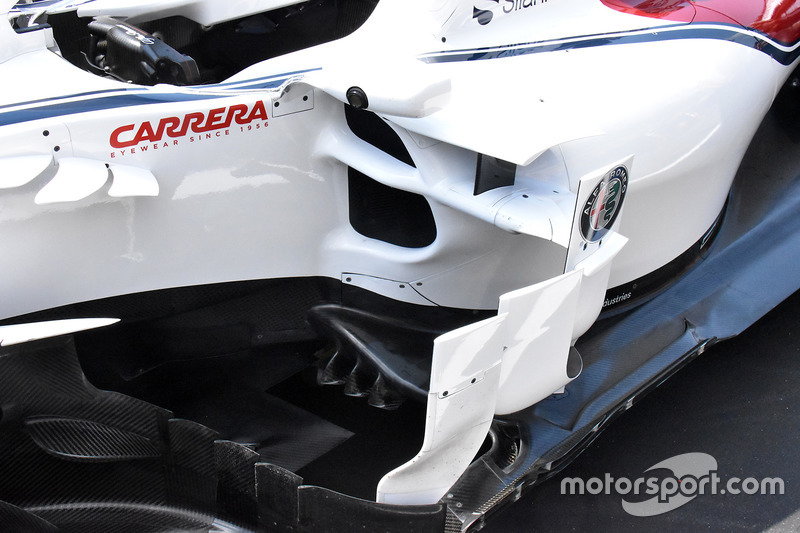

Область дефлекторов Sauber C37

Область дефлекторов Sauber C37
1/18

Фотограф: Джорджо Пиола

В Sauber подготовили последний в этом сезоне большой пакет обновлений. Его частью стало тройное крылышко на боковине кокпита – оно более эффективно направляет потоки в сторону понтона, который также был доработан…

Область дефлекторов Sauber C37

Область дефлекторов Sauber C37
2/18

Фотограф: Джорджо Пиола

…получив новую конфигурацию входных отверстий для воздуха. У нижнего изменилась форма, а верхнее, прежде располагавшееся чуть сзади, было перенесено вперед. Теперь оба располагаются на одном уровне.

Sauber решила прекратить развитие машины 2018 года

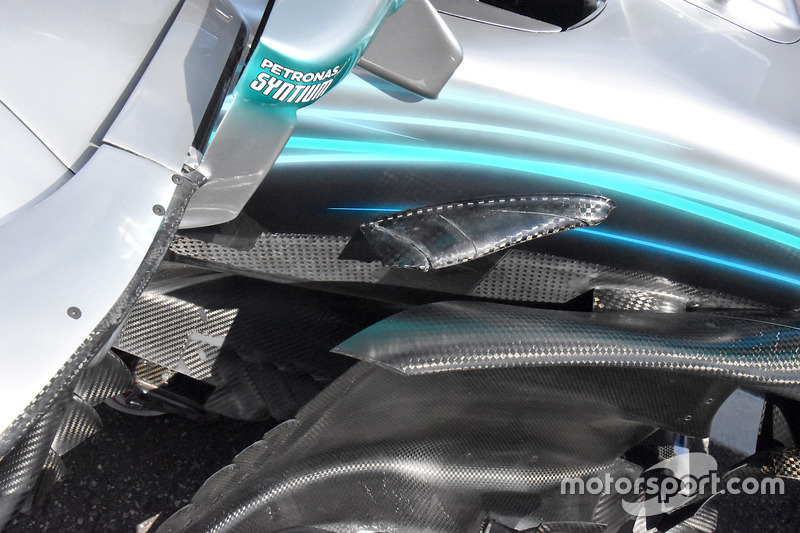

Область дефлекторов Mercedes F1 W09

Область дефлекторов Mercedes F1 W09
3/18

Фотограф: Джорджо Пиола

В Mercedes добавили несколько прорезей на «крылья» по бокам сплиттера (показаны желтым), из-за чего потребовалось сделать прорези и в элементе выше (отмечены стрелкой), чтобы не нарушать регламент.

Область дефлекторов Mercedes F1 W09

Область дефлекторов Mercedes F1 W09
4/18

Фотограф: Джорджо Пиола

Тот же участок в другом ракурсе. Отлично видно, что прорези делались в уже готовой детали. От этого она, конечно, стала чуть менее эффективной, но выигрыш должен компенсировать эти потери.

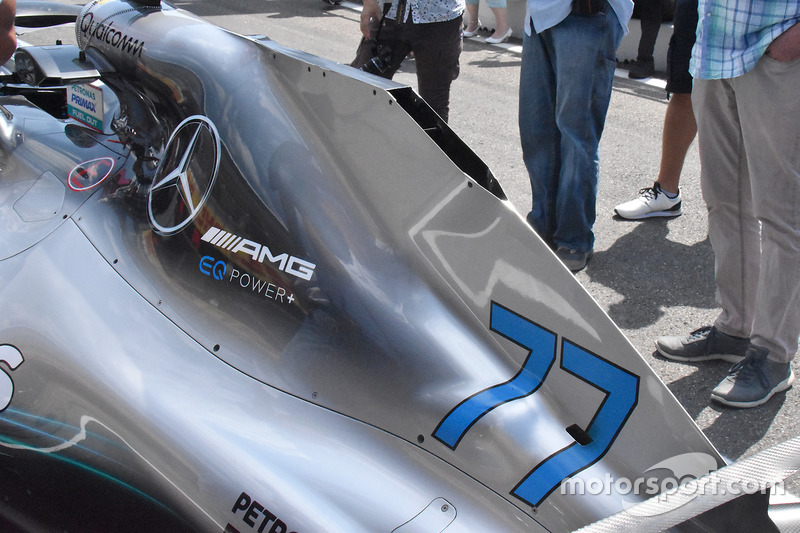

Капот двигателя Mercedes F1 W09

Капот двигателя Mercedes F1 W09
5/18

Фотограф: Джорджо Пиола

Прогноз обещал жаркую погоду, потому в Mercedes захватили с собой капот двигателя с «дымоходом» сверху. При этом для выхода воздуха оставлена только задняя половина отверстия – верхняя закрыта накладкой.

Заднее крыло Mercedes F1 W09

Заднее крыло Mercedes F1 W09
6/18

Фотограф: Марк Саттон

В Германии чемпионская команда использует на W09 заднее крыло в версии с высоким уровнем прижимной силы. Также обратите внимание на Т-крыло – у него есть концевая кромка, чтобы добавить еще немного прижима.

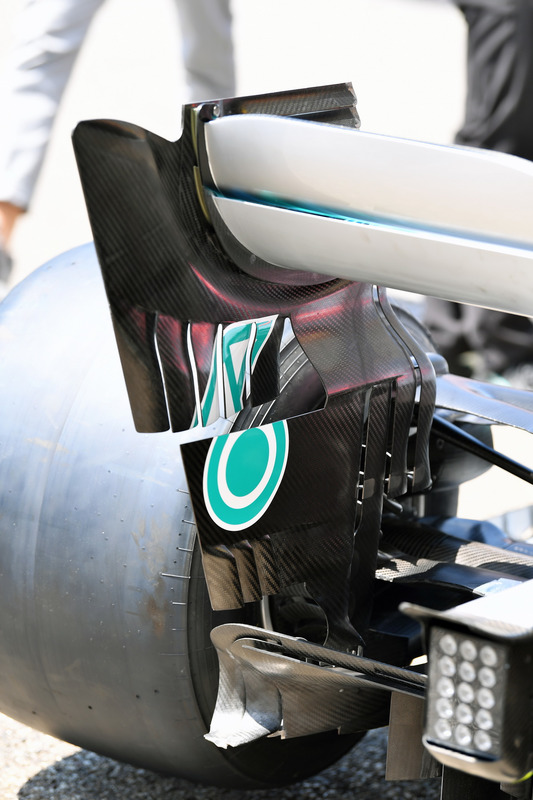

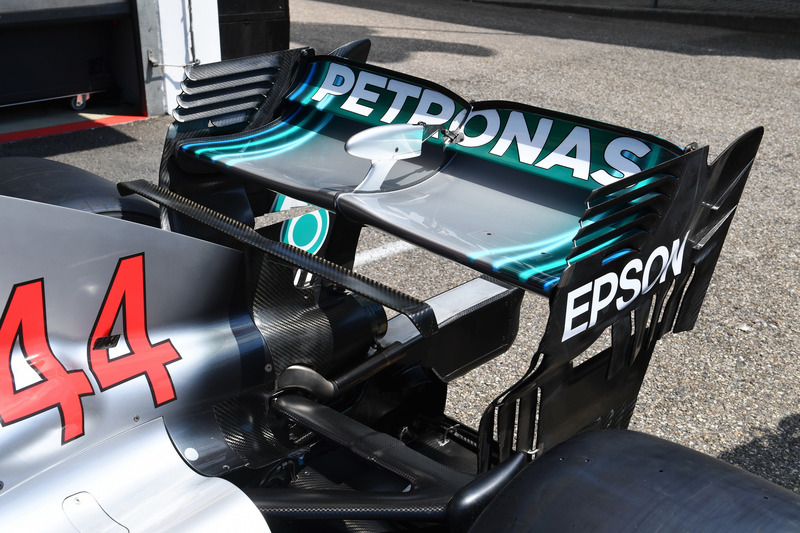

Заднее крыло Mercedes F1 W09

Заднее крыло Mercedes F1 W09
7/18

Фотограф: Марк Саттон

Отличный кадр, позволяющий рассмотреть подробности конструкции антикрыла. Новые торцевые пластины появились на W09 в Австрии – тут явно не обошлось без влияния McLaren.

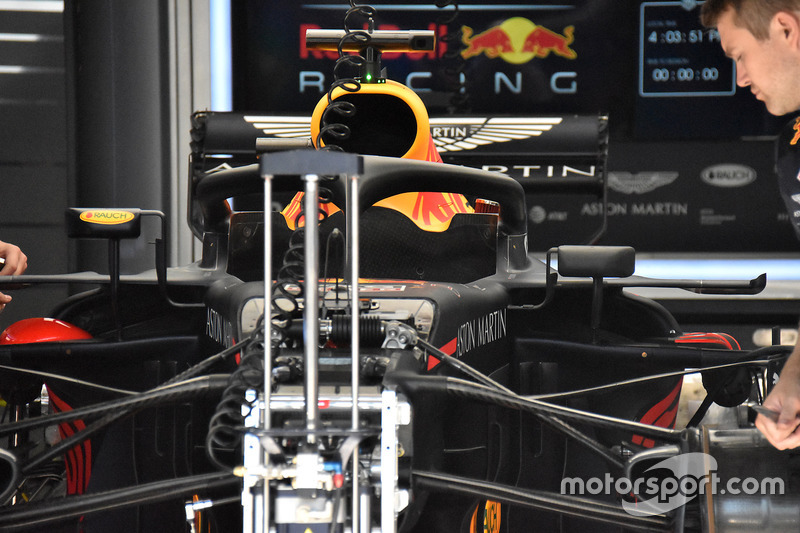

Передняя часть Red Bull RB14

Передняя часть Red Bull RB14
8/18

Фотограф: Джорджо Пиола

Сравните зеркала заднего вида на Red Bull – правое (для гонщика) штатное, а левое, распечатанное на 3D-принтере, расположено заметно ниже. Это попытка улучшить пилоту обзорность.

Задняя часть днища Red Bull RB14

Задняя часть днища Red Bull RB14
9/18

Фотограф: Марк Саттон

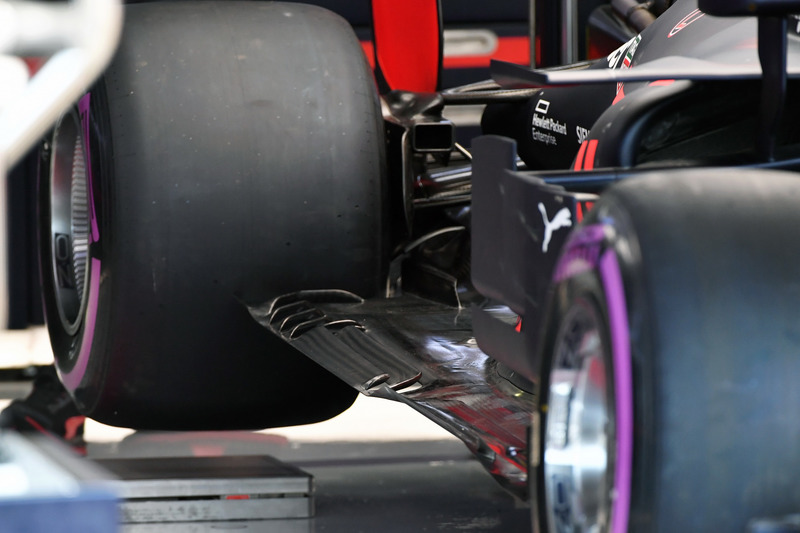

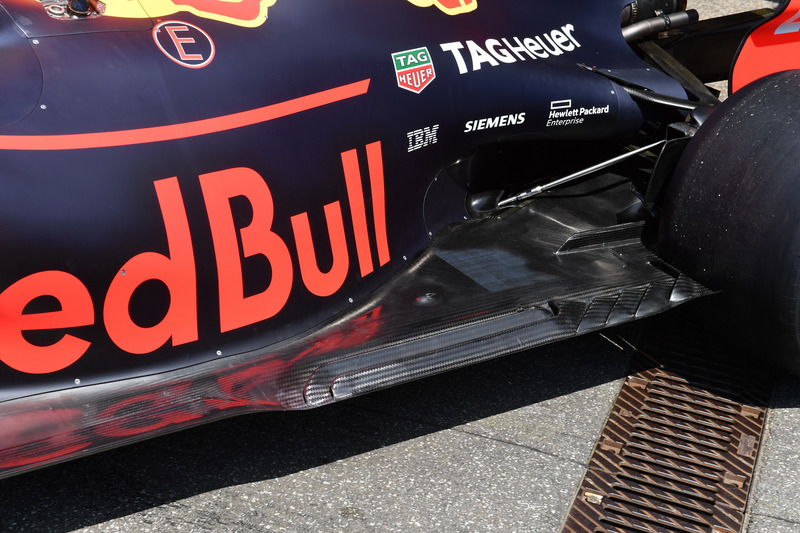

В новой версии днища RB14 реализована популярная идея с продольными прорезями. Они прикрыты сверху, чтобы не нарушать правил, а в задней части, у самого колеса, переходят в традиционные диагональные прорези.

Задняя часть днища Red Bull RB14

Задняя часть днища Red Bull RB14
10/18

Фотограф: Марк Саттон

Тот же участок машины в другом ракурсе.

Переднее крыло Renault RS18

Переднее крыло Renault RS18
11/18

Фотограф: Джорджо Пиола

Идейно новое переднее крыло Renault должно улучшить поведение машины в быстрых и среднескоростных поворотах. Его отличительная особенность – очень маленькая ширина регулируемой части закрылков главного каскада. Большая (черная) часть остается статичной и не подвергается настройкам.

Renault привезла в Германию концептуально новое переднее крыло

Переднее крыло Renault RS18

Переднее крыло Renault RS18
12/18

Фотограф: Марк Саттон

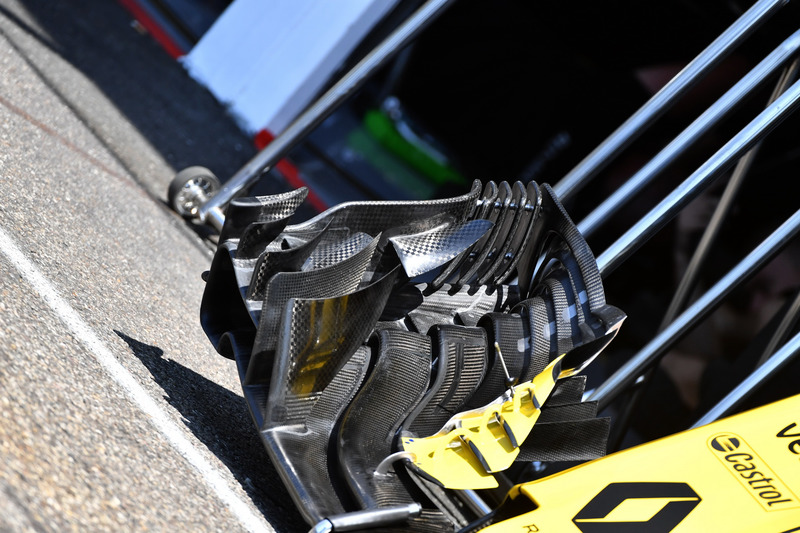

Еще одно отличие новинки RS18 – «гребенка» из элементов в задней части торцевой пластины, призванная лучше отводить воздушные потоки в сторону от колеса.

Переднее крыло Williams FW41

Переднее крыло Williams FW41
13/18

Фотограф: Джорджо Пиола

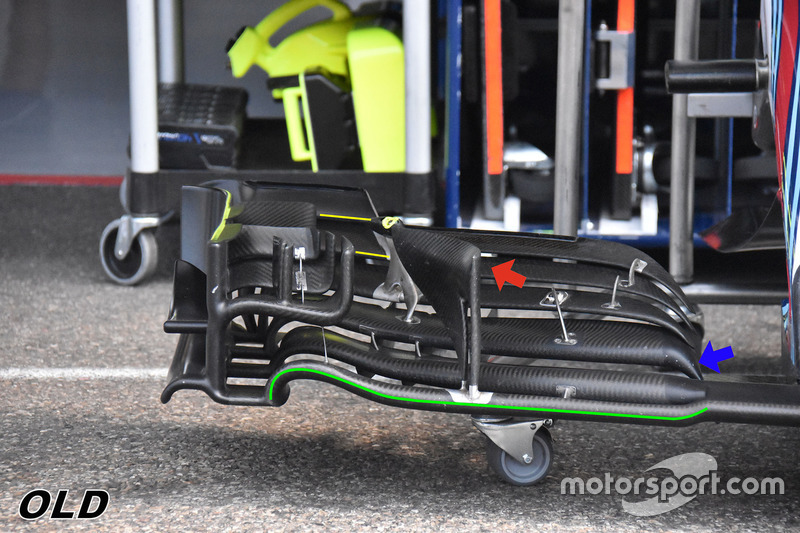

Серьезные доработки антикрыла провели и в Williams. Обновления затронули профиль передней кромки главной плоскости (выделен зеленым), внутренние кончики элементов каскада (синяя стрелка), Г-образный элемент (красная стрелка) и профиль дальних закрылков (выделен желтым).

У Williams будет в Хоккенхайме новое переднее крыло. Оно должно все исправить

Переднее крыло Williams FW41 (старая версия)

Переднее крыло Williams FW41 (старая версия)
14/18

Фотограф: Джорджо Пиола

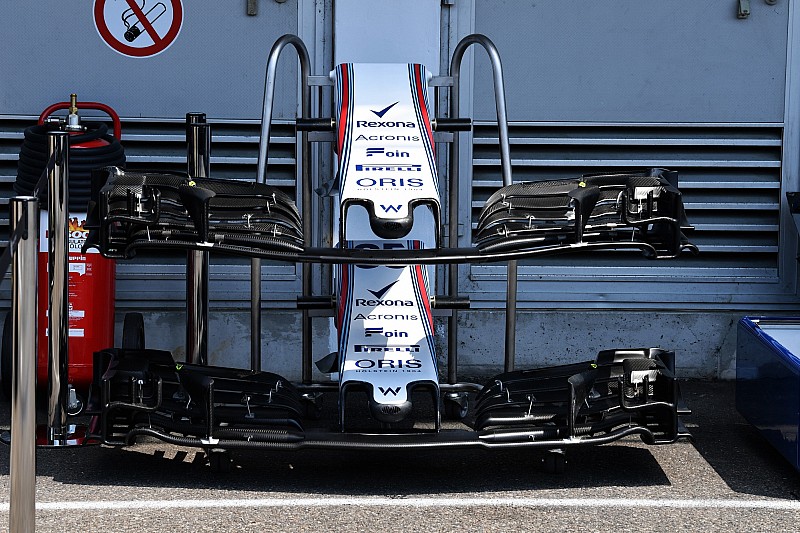

Прежняя спецификация также использовалась на машинах Williams в тренировках – она требовалась для сравнения.

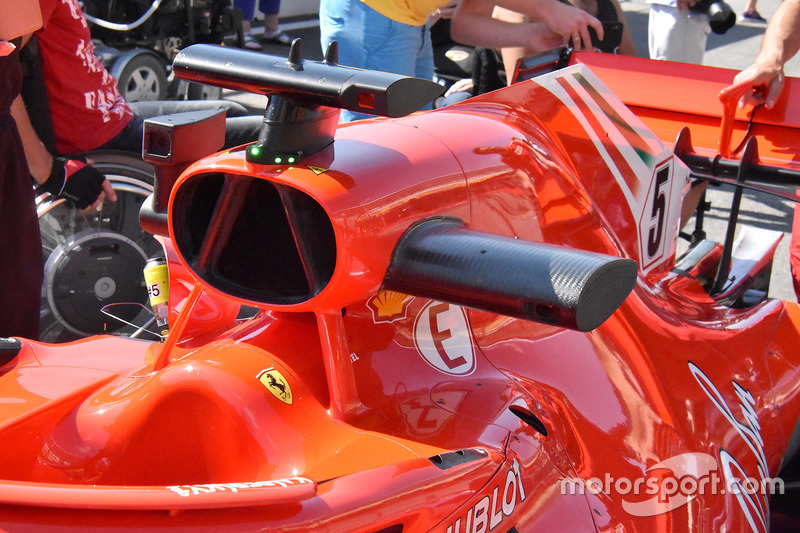

Воздухозаборник Ferrari SF71H

Воздухозаборник Ferrari SF71H
15/18

Фотограф: Джорджо Пиола

Дополнительная камера Ferrari (по всей видимости, термальная) позволяет точнее контролировать состояние шин. С противоположной стороны также использован нестандартный кожух – он увеличенного размера. Скорее всего, команда разместила внутри не только камеру, но и дополнительное оборудование для контроля за ней.

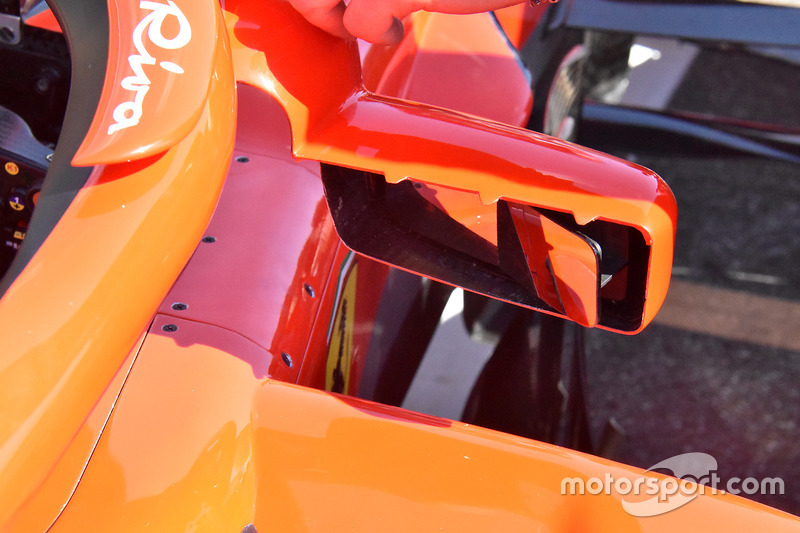

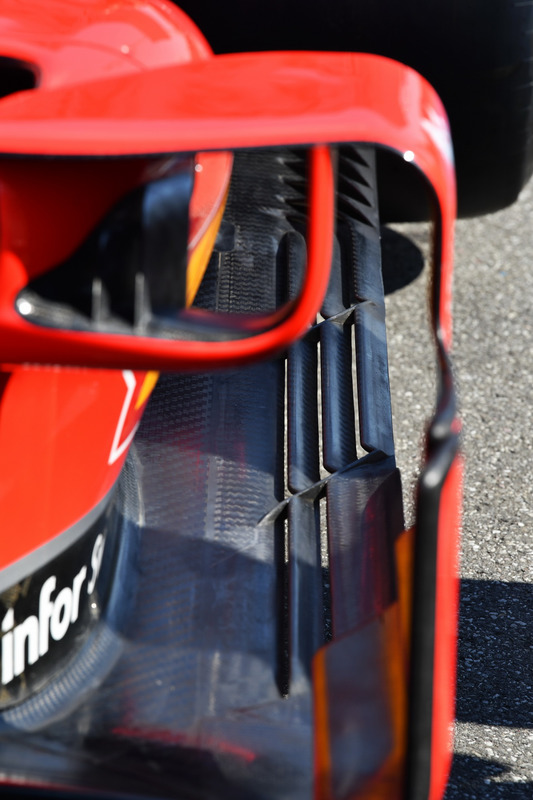

Зеркало заднего вида Ferrari SF71H

Зеркало заднего вида Ferrari SF71H
16/18

Фотограф: Джорджо Пиола

Отражающий элемент зеркал Ferrari состоит из двух элементов, чтобы обеспечить гонщику лучший уровень обзора. «Зубцы» нужны, чтобы закрыть расположенные ниже элементы и вписаться в требования регламента.

Днище Ferrari SF71H

Днище Ferrari SF71H
17/18

Фотограф: Марк Саттон

Продолные прорези вдоль края днища Ferrari. В таком ракурсе их конфигурация видна особенно наглядно – в отличие от Red Bull, прорезей не две, а три.

Дефлектор Haas VF-18

Дефлектор Haas VF-18
18/18

Фотограф: Марк Саттон

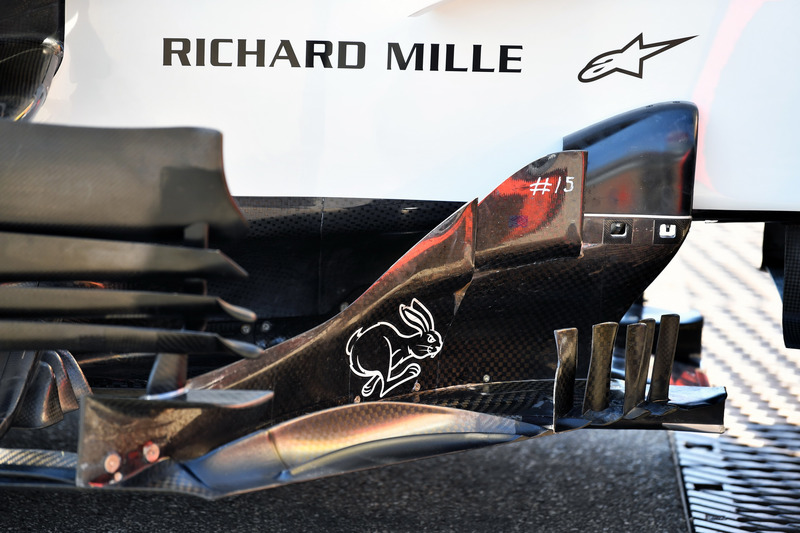

Интересные подробности конфигурации дефлектора Haas – и вполне достойный ответ «аэрокоту» Renault.
