Технический анализ Джорджо Пиолы

Гран При Бахрейна: шпионские фото технических новинок. Часть 2

Снимки агентства Sutton Images и Джорджо Пиолы, сделанные на пит-лейне в пятницу и субботу, позволили нам исследовать примечательные технические решения команд Ф1 на Гран При Бахрейна.

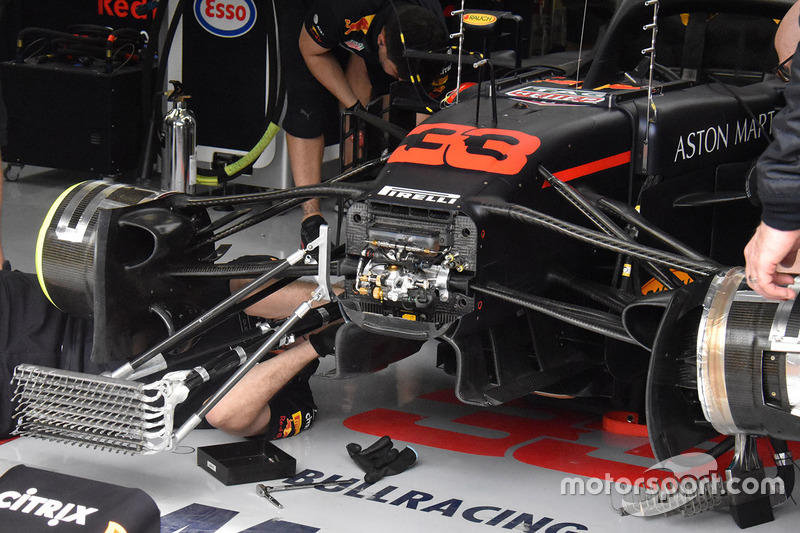

Элементы передней подвески Red Bull RB14

Элементы передней подвески Red Bull RB14
1/14

Поворотные лопасти и рычаги подвески RB14 покрыты слоем аэродинамической краски – инженеры проверяют, ведут ли детали себя так, как показывали теоретические рассчеты.

Детали передней части Red Bull RB14

Детали передней части Red Bull RB14
2/14

Кадры с матрицами датчиков Киля – частые гости в нашей рубрике. Но в данном случае есть редкая возможность увидеть, как подобная конструкция крепится к автомобилю. В данном случае матрица будет располагаться между передним крылом и колесом.

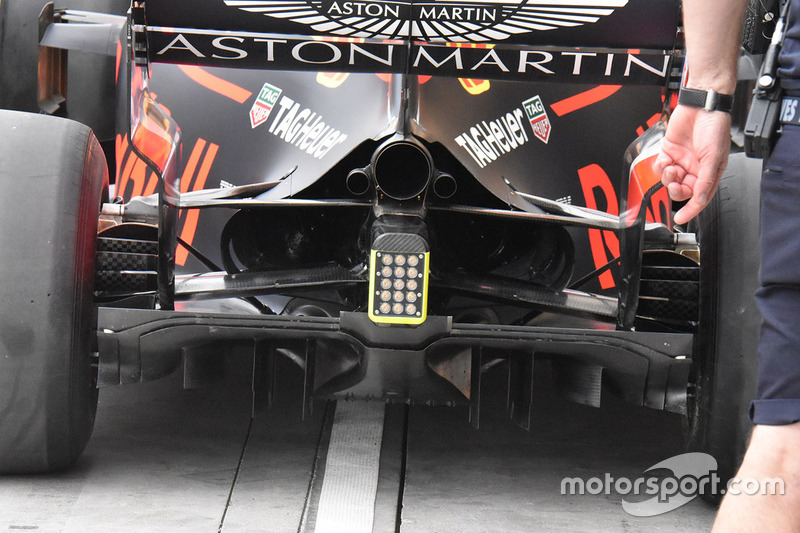

Задняя часть Red Bull Racing RB14

Задняя часть Red Bull Racing RB14
3/14

Как и в других командах, в Red Bull увеличили для этапа в Сахире отверстия для выхода воздуха из понтонов.

Передние тормоза Red Bull RB14

Передние тормоза Red Bull RB14
4/14

«Барабаны» передних тормозов получили трапецевидную прорезь. Воздух от нагретых дисков, колодок и суппортов проходит в нее, а затем распространяется по узкому каналу между «барабаном» и колесным диском, передавая тепловую энергию в направлении шины.

Переднее крыло Renault RS18

Переднее крыло Renault RS18
5/14

По сравнению с Австралией, крыло на Renault претерпело небольшие изменения: был подрезан самый дальний элемент главного каскада. Чтобы проверить, сработала ли эта идея, команда использует матрицу с датчиками Киля.

Область дефлекторов на McLaren MCL33 Renault

Область дефлекторов на McLaren MCL33 Renault
6/14

В таком ракурсе отлично видно главную новинку McLaren – конфигуратор потока у внешнего угла понтона, словно специально выделенный черным цветом.

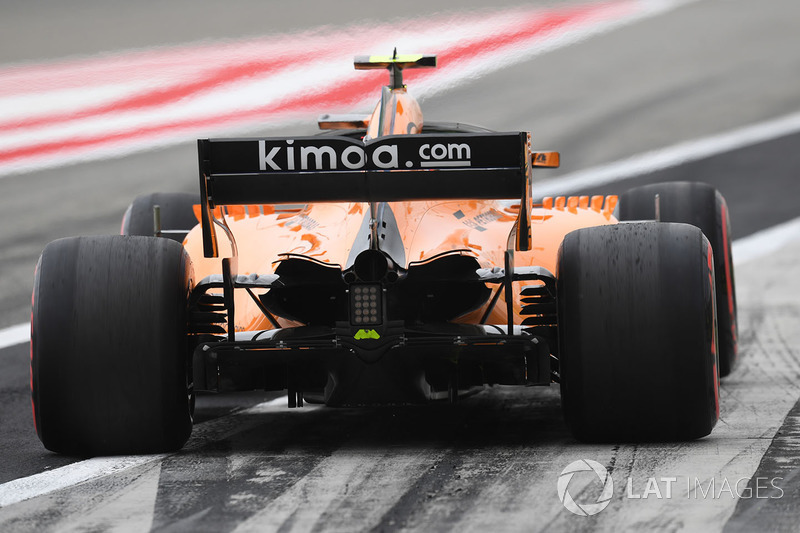

Задняя часть McLaren MCL33

Задняя часть McLaren MCL33
7/14

В жарком Бахрейне эффективностью аэродинамики приходится жертвовать ради охлаждения. На MCL33 тоже расширили задние вентиляционные отверстия. Также отметим небольшие элементы, установленные на задней кромке кузовных панелей – они помогают отводить воздух из понтонов.

Детали задней части Ferrari SF71H

Детали задней части Ferrari SF71H
8/14

Когда внешние панели сняты с машины, можно попытаться рассмотреть особенности расположения элементов силовой установки.

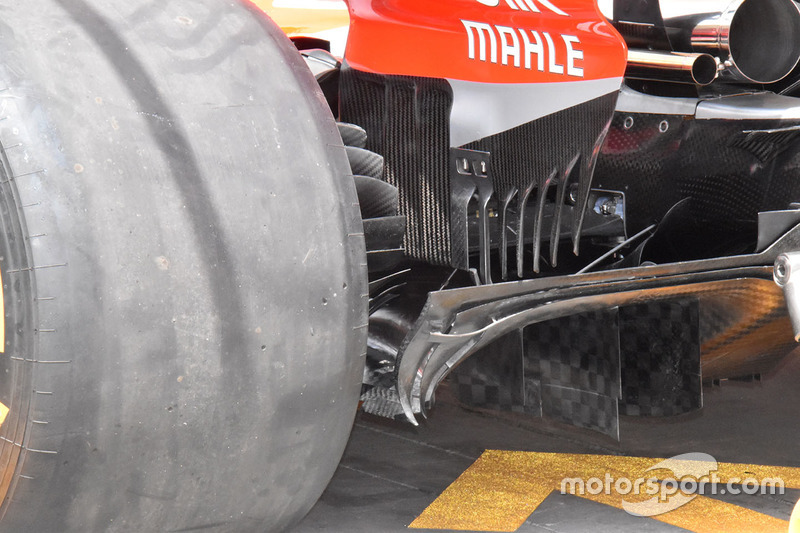

Диффузор Ferrari SF71H

Диффузор Ferrari SF71H
9/14

Хороший кадр, уместивший и «гребенку» внизу торцевой пластины заднего крыла, и многочисленные лопасти с внутренней стороны колесного суппорта, и переплетение кромок по периметру диффузора.

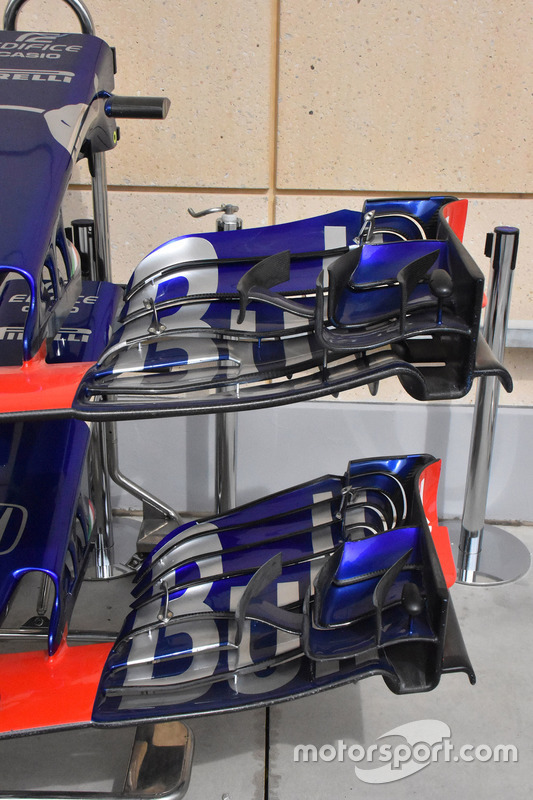

Варианты переднего крыла Toro Rosso STR13

Варианты переднего крыла Toro Rosso STR13
10/14

В Бахрейне у Toro Rosso было две версии крыла: у той, что ниже, элементы главного каскада мельче, зато их больше.

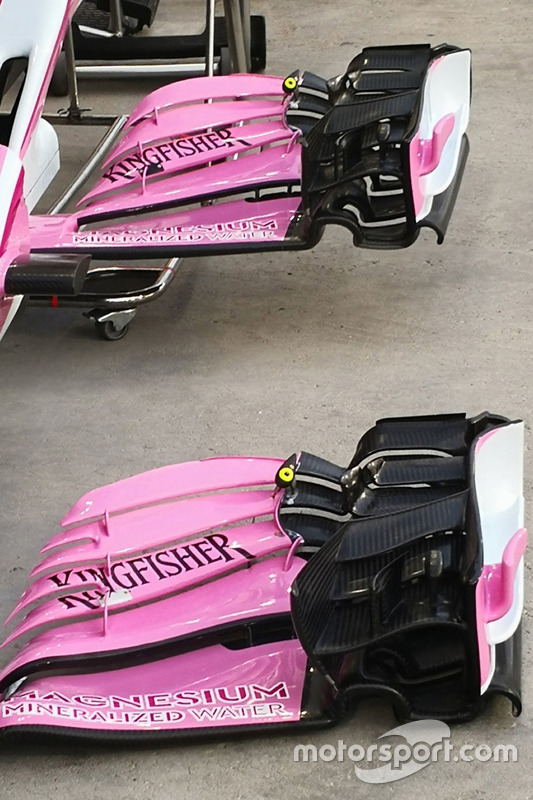

Варианты переднего крыла Force India VJM11

Варианты переднего крыла Force India VJM11
11/14

Сравнение более нового (внизу) и старого крыльев Force India. Конструкторы переработали форму основной плоскости в месте стыка с нейтральной областью, сформировав небольшую арку. Кроме того, с внутренней стороны два закрылка получили небольшую прорезь, была немного изменена и общая геометрия.

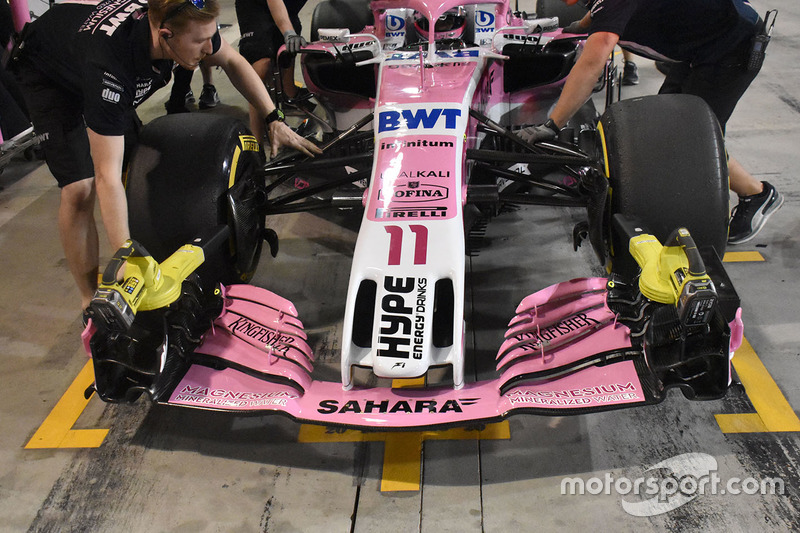

Переднее крыло Force India VJM11

Переднее крыло Force India VJM11
12/14

Новое крыло по ходу уик-энда было опробовано только на машине Серхио Переса.

Детали задней части Force India VJM11

Детали задней части Force India VJM11
13/14

VJM11 тоже попалась в кадр без кузовных панелей, дав возможность рассмотреть особенности расположения мотора Mercedes и его вспомогательных элементов.

Механики работают с Force India VJM11

Механики работают с Force India VJM11
14/14

В техническом плане этот кадр не несет особенных откровений. Но мы решили опубликовать его – в назидание тем, кто считает профессию механика гоночной команды исключительно мужским делом.
