Гран При Австралии: шпионские фото технических новинок
Автор:
Соавтор: Мэтт Сомерфилд
16 мар. 2019 г., 15:13

Мы отобрали самые интересные кадры, сделанные Джорджо Пиолой и фотографами агентства Sutton Images, чтобы показать примечательные технические решения команд на дебютном этапе сезона в Мельбурне.

Читайте также:

Слайдер
Список

Выхлопные трубы Renault RS19

Выхлопные трубы Renault RS19
1/14

Фотограф: Эрик Юниус

Отличный кадр, показывающий конфигурацию выхлопа Renault. Снизу от основной трубы располагаются две «звуковых». Как и в прошлом сезоне, вся эта конструкция в задней части чуть изгибается вверх, чтобы получить аэродинамическое преимущество. Кроме того, обратите внимание на возрожденное «сиденье для обезьянки» – маленькое крылышко между пилонами крыла.

Выхлопные трубы Mercedes F1 W10

Выхлопные трубы Mercedes F1 W10
2/14

Фотограф: Эрик Юниус

У Mercedes принцип расположения труб тот же, но в деталях есть отличия. Малые трубы не моприкасаются с основной, а находятся от нее на некотором расстоянии. Здесь же – на задней структуре безопасности – команда расположила термический стикер. Он позволяет определить, до какой температуры разогреваются в этом месте отработанные газы и нет ли риска повреждения соседних деталей.

Это вовсе не пустая предосторожность – в 2000 году Михаэль Шумахер потерял победу в Монако из-за того, что раскаленные газы повредили по ходу гонки заднюю подвеску его Ferrari.

Детали DRS Mercedes F1 W10

Детали DRS Mercedes F1 W10
3/14

Фотограф: Эрик Юниус

Система привода подвижной плоскости заднего крыла крупным планом. Отлично видно зубчатую форму выреза для штока. Она позволяет создать крохотные завихрения, позитивно влияющие на эффективность крыла.

Детали переднего крыла Mercedes F1 W10

Детали переднего крыла Mercedes F1 W10
4/14

Фотограф: Джорджо Пиола

В Mercedes быстро отказались от торцевой пластины переднего крыла, задний кончик которой загнут внутрь. Теперь пластина изгибается наружу, помогая отводить воздух в сторону от колеса. Этой же цели служат вертикальные направляющие под главным каскадом – с этого года их количество сокращено до двух.

Детали передней подвески Ferrari SF90

Детали передней подвески Ferrari SF90
5/14

Фотограф: Джорджо Пиола

На этом карде можно рассмотреть поворотные лопасти, обычно скрытые за колесом и рычагами подвески. У Ferrari это вертикальная детать с четырьмя прорезями, позволяющими воздуху затекать под машину, и небольшой горизонтальной «пятой» снизу.

Детали задней части Ferrari SF90

Детали задней части Ferrari SF90
6/14

Фотограф: Джорджо Пиола

Удачное падение солнечных лучей позволяет очень наглядно увидеть геометрию прорезей в задней части днища Ferrari. Они нужны для того, чтобы перенаправить потоки и «запечатать» край днища, не пропустив к диффузору вредные турбулентные потоки.

Детали Halo Mercedes F1 W10

Детали Halo Mercedes F1 W10
7/14

Фотограф: Эрик Юниус

Хороший ракурс позволяет рассмотреть подробности конструкции Mercedes W10. Во-первых, отлично видно две аэродинамические плоскости сверху Halo. Во-вторых, можно оценить размер отверстий для выхода из понтонов горячего воздуха – пенели сбоку от кокпита и S-образного выреза в задней точке крепления защитной дуги. Если по ходу тренировок станет понятно, что температура силовой установки не вызывает опасений, эти отверстия можно закрыть полностью или частично для повышения аэродинамической эффективности.

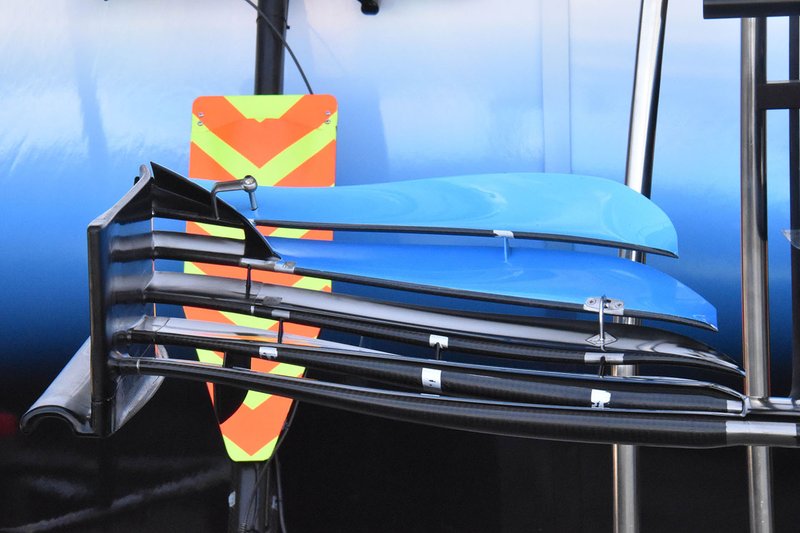

Переднее крыло Williams FW42

Переднее крыло Williams FW42
8/14

Фотограф: Джорджо Пиола

С 2019 года правила запрещают использовать в конструкции переднего крыла какие-либо элементы, кроме пяти закрылков и торцевой пластины. Но пример Williams доказывает, что любой запрет можно обойти, ничего форально не нарушив – посмотрите на дополнительный вертикальный элемент с внешней стороны дальних закрылков. Он явно помогает воздуху уходить в сторону.

Детали передних тормозов McLaren MCL34

Детали передних тормозов McLaren MCL34
9/14

Фотограф: Джорджо Пиола

На этом фото можно рассмотреть, как от воздухозаборника переднгих тормозов идут несколько отдельных каналов для охлаждения различных элементов.

Детали передней подвески Mercedes F1 W10

Детали передней подвески Mercedes F1 W10
10/14

Фотограф: Джорджо Пиола

Похоже, в Mercedes не стали вносить серьезных изменений в конструкцию передней подвески. Во всяком случае, на первый взгляд все выглядит очень похоже на то, что было год назад.

Компоновка силовой установки Red Bull RB15

Компоновка силовой установки Red Bull RB15
11/14

Фотограф: Джорджо Пиола

В четверг, когда с машин снимают кузовные панели, можно поймать фантастическую возможность увидеть внутренности машин Ф1. В случае с Red Bull RB15 это позволяет увидеть многообразие радиаторов, трубок системы охлаждения и даже элементы силовой установки.

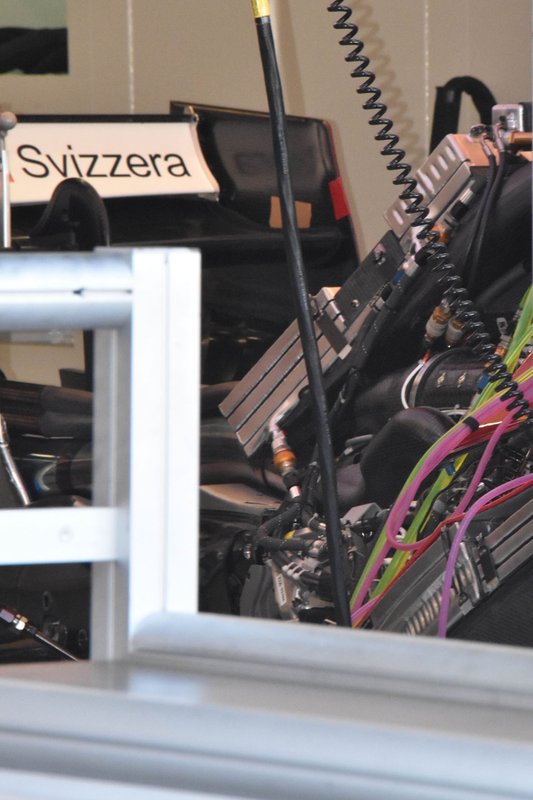

Компоновка силовой установки Alfa Romeo C38

Компоновка силовой установки Alfa Romeo C38
12/14

Фотограф: Джорджо Пиола

У Alfa Romeo общая компоновка примерно та же, но над мотором можно разглядеть пакет из четырех масляных радиаторов.

Компоновка Toro Rosso STR14

Компоновка Toro Rosso STR14
13/14

Фотограф: Джорджо Пиола

У Toro Rosso очень много радиаторов – что вполне логично, учитывая желание избежать проблем с моторами Honda. Также превосходно видно брус боковой защитной структуры – у STR14 по образу Ferrari он максимально смещен вниз, чтобы воздух к радиаторам проходил над ним.

Компоновка силовой установки Mercedes F1 W10

Компоновка силовой установки Mercedes F1 W10
14/14

Фотограф: Джорджо Пиола

Mercedes осталась единственной командой в нынешнем пелотоне, у кого брус сохранился сверху, как было принято до 2017 года, а воздухозаборник располагается под ним.
