Технический анализ Джорджо Пиолы

Гран При 70-летия Ф1: шпионские фото технических новинок

Вот что интересного нашли фотографы Motorsport Images, когда команды Ф1 вернулись в Сильверстоун для второго подряд гоночного уик-энда

Гран При 70-летия Ф1: шпионские фото технических новинок

Читайте также:

Выходное отверстие S-воздуховода Racing Point RP20
Выходное отверстие S-воздуховода Racing Point RP20
1/17

Фотограф: Джорджо Пиола

Обратите внимание на небольшую выпуклость в декоративной панели RP20 (в районе верхнего угла «семерки»). Что-то, находящееся внутри, не поместилось под старой панелью, которая была плоской, и команда изящно решила проблему
Заднее антикрыло Red Bull RB16
Заднее антикрыло Red Bull RB16
2/17

Фотограф: Марк Саттон / Motorsport Images

Red Bull продолжила использовать заднее крыло с низким уровнем прижимной силы, которое отличает более простая форма торцевых пластин. Они дебютировали на RB16 неделей раньше
Заднее антикрыло Red Bull RB16
Заднее антикрыло Red Bull RB16
3/17

Фотограф: Джорджо Пиола

Плоскости крыла стали даже более «поджарыми» по сравнению с предыдущим этапом – максимальная скорость на прямых в Сильверстоуне очень важна

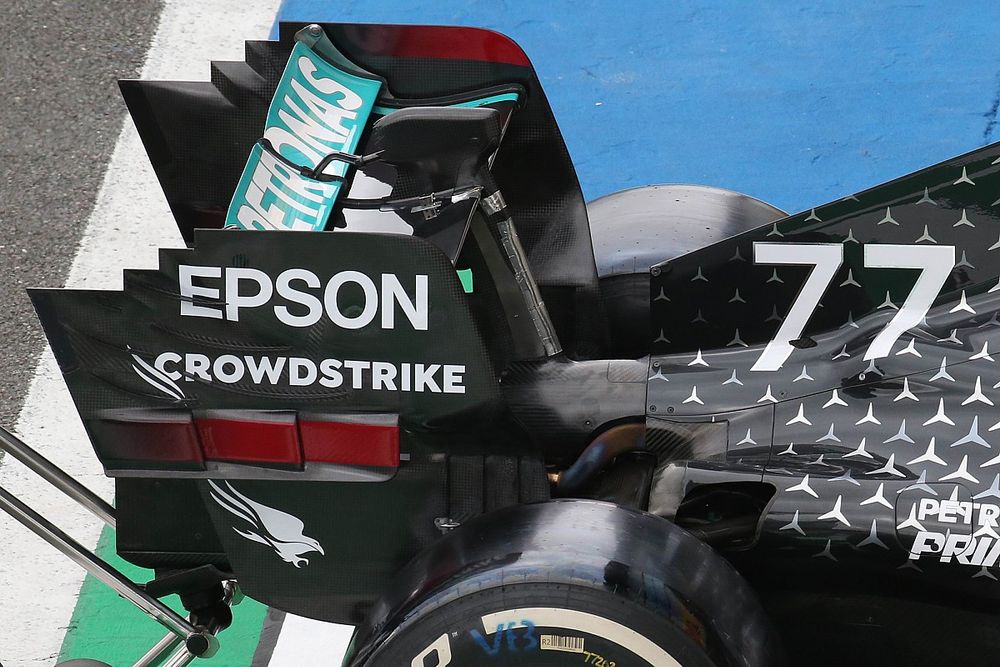

Заднее антикрыло Mercedes F1 W11
Заднее антикрыло Mercedes F1 W11
4/17

Фотограф: Джорджо Пиола

В Mercedes тоже доработали свое крыло, также снизив прижим по сравнению с Гран При Великобритании. В таком ракурсе хорошо видно расположение главной плоскости, которая имеет едва ли не отрицательный угол атаки
Себастьян Феттель за рулем Ferrari SF1000
Себастьян Феттель за рулем Ferrari SF1000
5/17

Фотограф: Чарльз Коутс / Motorsport Images

Ferrari из-за дефицита лошадиных сил вынуждена всеми силами снижать лобовое сопротивление. В таком ракурсе главную плоскость заднего крыла вообще едва видно!
Матрица с датчиками на Renault RS20
Матрица с датчиками на Renault RS20
6/17

Фотограф: Марк Саттон / Motorsport Images

Renault посвятила утро пятницы сравнительным тестам аэродинамических элементов. Для оценки их эффективности на машину водрузили матрицу с датчиками. Оцените ее крепление к задней структуре безопасности и пилонам крыла – оно само по себе является маленьким произведением инженерного искусства
Аэродинамическая краска на Racing Point RP20
Аэродинамическая краска на Racing Point RP20
7/17

Фотограф: Марк Саттон / Motorsport Images

Racing Point подготовила к этапу 70-летия Ф1 новое заднее крыло. Оно использует классическое решение для снижения лобового сопротивления – плоскости сужаются к торцевым пластинам
Нико Хюлькенберг за рулем Racing Point RP20
Нико Хюлькенберг за рулем Racing Point RP20
8/17

Фотограф: Чарльз Коутс / Motorsport Images

Новое крыло RP20 в другом ракурсе – и без аэродинамической краски
Область дефлекторов McLaren MCL35
Область дефлекторов McLaren MCL35
9/17

Фотограф: Марк Саттон / Motorsport Images

Новая версия дефлекторов McLaren, дебютировавшая на прошлом Гран При, по-прежнему нуждается в оценке эффективности. В пятницу команда вновь добавила в свою ливрею ярко-зеленого цвета
Ландо Лоррис за рулем McLaren MCL35
Ландо Лоррис за рулем McLaren MCL35
10/17

Фотограф: Стивен Ти / Motorsport Images

Удачный кадр показывает, что происходит с краской после серии кругов на трассе. Отметим, что этот инструмент традиционно наносят только на одну половину шасси
Карлос Сайнс за рулем McLaren MCL35
Карлос Сайнс за рулем McLaren MCL35
11/17

Фотограф: Марк Саттон / Motorsport Images

Тем временем другую машину MCL35 тоже раскрасили зеленым, но в другой области – у задних тормозных воздухозаборников
Себастьян Феттель за рулем Ferrari SF1000
Себастьян Феттель за рулем Ferrari SF1000
12/17

Фотограф: Марк Саттон / Motorsport Images

Эта же область автомобиля интересует и Ferrari. Причем Скудерия использует краску того же цвета
Заднее антикрыло AlphaTauri AT01
Заднее антикрыло AlphaTauri AT01
13/17

Фотограф: Марк Саттон / Motorsport Images

Такой же выбор сделали и в AlphaTauri, которой потребовалось собрать данные о заднем крыле с малым уровнем прижимной силы
Карлос Сайнс за рулем McLaren MCL35
Карлос Сайнс за рулем McLaren MCL35
14/17

Фотограф: Марк Саттон / Motorsport Images

Видимо, у McLaren нет дефицита в аэродинамической краске – и много вопросов к собственной машине. Еще одной областью исследований стали верхние воздухозаборники за головой пилота. По соседству установлены термические камеры в обтекаемых кожухах
Вид сзади на Mercedes F1 W11
Вид сзади на Mercedes F1 W11
15/17

Фотограф: Энди Хон / Motorsport Images

Скоростной характер «Сильверстоуна» позволяет машинам Ф1 оказаться в своей стихии. Глядя на фото, можно физически ощутить, сколь серьезная боковая перегрузка действует на Mercedes
Вид сзади на McLaren MCL35
Вид сзади на McLaren MCL35
16/17

Фотограф: Энди Хон / Motorsport Images

Карлосу Сайнсу по ходу всего уик-энда мешал перегрев в подкапотном пространстве. Из-за этого команда установила испанцу кузовные панели с увеличенными отверстиями для выхода воздуха из понтонов. Интересно, что McLaren задействовала небольшие крылышки над этими отверстиями, хотя обычно они используются на медленных трассах

Читайте также:

Детали области кокпита Red Bull RB16
Детали области кокпита Red Bull RB16
17/17

Фотограф: Джорджо Пиола

В Red Bull для повышения эффективности охлаждения расположили отверстия для выхода горячего воздуха в зоне крепления Halo
