Эволюция машин Формулы 1: 1950-2019
Автор:
25 февр. 2019 г., 16:30

За семь с лишним десятилетий гоночные автомобили прошли путь от сигарообразных кузовов на высоких спицованных колесах до шедевров аэродинамики с невероятными моторами. Давайте вспомним главные вехи этого долгого пути.

Впервые материал был опубликован в 2018 году. Перед стартом нового чемпионата мы публикуем его снова с обновлениями.

Слайдер
Список

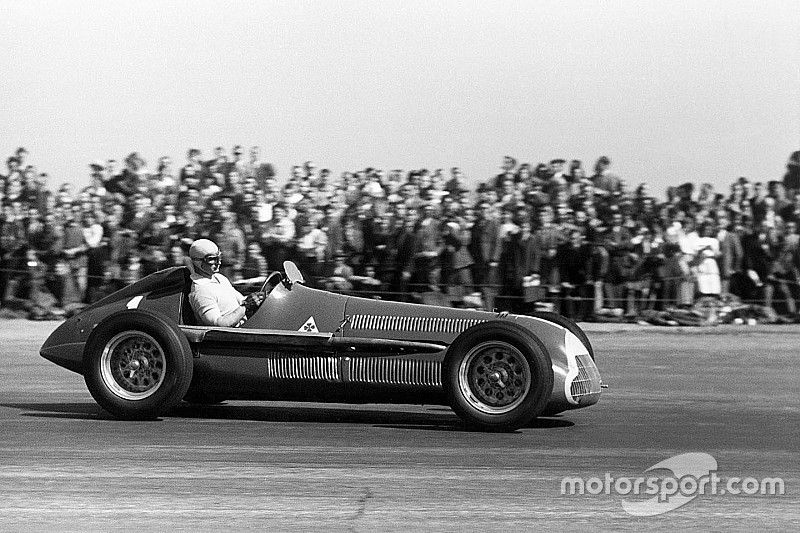

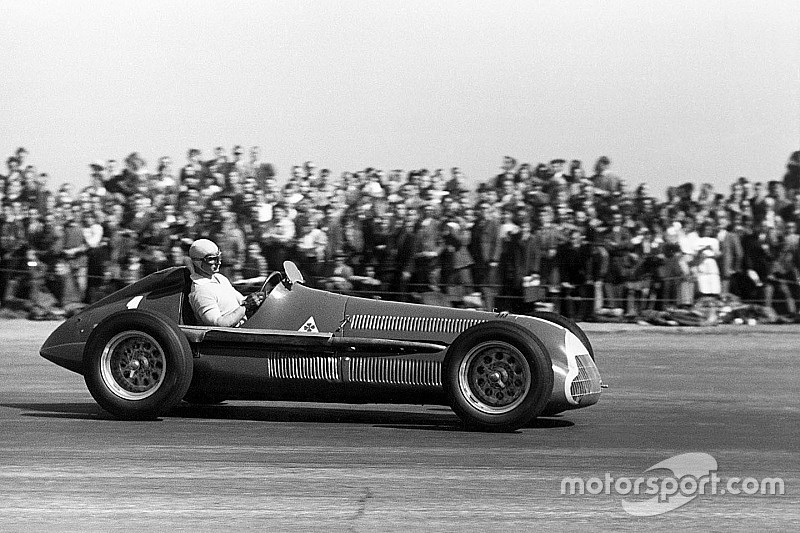

1950 год. Alfa Romeo 158

1950 год. Alfa Romeo 158
1/50

Фотограф: LAT Images

Первый чемпионат мира FIA провела в 1950 году. Технический регламент был утвержден несколькими годами ранее и допускал несколько вариантов двигателя. На трассах главной силой была Alfa Romeo 158 с рядными 8-цилиндровыми мотором объемом 1,5 литра и механическими нагнетателями. Мотор в ту эпоху располагался впереди пилота, а его мощность доходила до 400 л.с.

1952 год. Ferrari 500 F2

1952 год. Ferrari 500 F2
2/50

Фотограф: Ferrari Media Center

После ухода Alfa Romeo машин Ф1 оказалось слишком мало, и два года чемпионат разыгрывали на технике Ф2. Моторы стали другими – 2 литра без наддува, – но концептуально автомобили не изменились. Это был период доминирования Ferrari 500.

1954 год. Mercedes-Benz W196 и Maserati 250F

1954 год. Mercedes-Benz W196 и Maserati 250F
3/50

Фотограф: LAT Images

Новые правила Ф1 ограничили объем атмосферных моторов 2,5 литрами. Фаворитом стала команда Mercedes, которая использовала обтекаемые кузова, в том числе закрывающие колеса. Но такой «стримлайнер» не понравился пилотам – с тех пор колеса на машинах Формулы 1 остаются открытыми.

1958: Cooper Т43 Climax

1958: Cooper Т43 Climax
4/50

Фотограф: LAT Images

Победа Стирлинга Мосса на Гран При Аргентины стала знаковым событием в истории чемпионата. Впервые выиграл пилот на среднемоторной технике – двигатель, установленный в базе за спиной пилота, позволил сделать машины легче и компактнее.

1962: Lotus 25 Climax

1962: Lotus 25 Climax
5/50

Фотограф: LAT Images

Еще одним технологическим прорывом стал монокок из алюминиевых листов вместо каркаса из труб. Эта идея, позволившая сделать шасси гораздо жестче, принадлежала Колину Чепмену.

1962: BRM P57

1962: BRM P57
6/50

Фотограф: LAT Images

Так выглядели типичные машины Ф1 начала 1960-х, когда на пять сезонов объем моторов снизили до 1,5 литров. В целом их внешний вид за первые десять лет изменился не слишком серьезно, если не считать размеров.

1968: Lotus 49B Ford

1968: Lotus 49B Ford
7/50

Фотограф: LAT Images

Однако к концу десятилетия машины были уже совсем иными. Вернулась не только мощность (с 1966-го моторы стали трехлитровыми) – на Гран При Бельгии 1968 года дебютировали первые, еще очень скромные по размерам, антикрылья. К идее почти одновременно пришли Lotus и Ferrari. Аэродинамика машин стала быстро развиваться.

1969: Lotus 49B Ford

1969: Lotus 49B Ford
8/50

Фотограф: Sutton Images

В скором времени они обросли множеством крыльев, придававших машине странноватый вид. С Гран При Монако 1969 года подобные «художества» на высоких стойках попали под запрет.

1970: Ferrari 312B

1970: Ferrari 312B
9/50

Фотограф: LAT Images

С 1970 года были приняты единые правила по размерам антикрыльев. Пелотон преобразился – полвека назад Формула 1 была уже куда больше похожей на нынешнюю. Во всяком случае, внешне.

1970: Lotus 72C Ford

1970: Lotus 72C Ford
10/50

Фотограф: Sutton Images

Колина Чепмен подарил Ф1 еще одну революционную идею – глава Lotus придумал перенести радиаторы из носовой части машины поближе к двигателю. Так родились боковые понтоны.

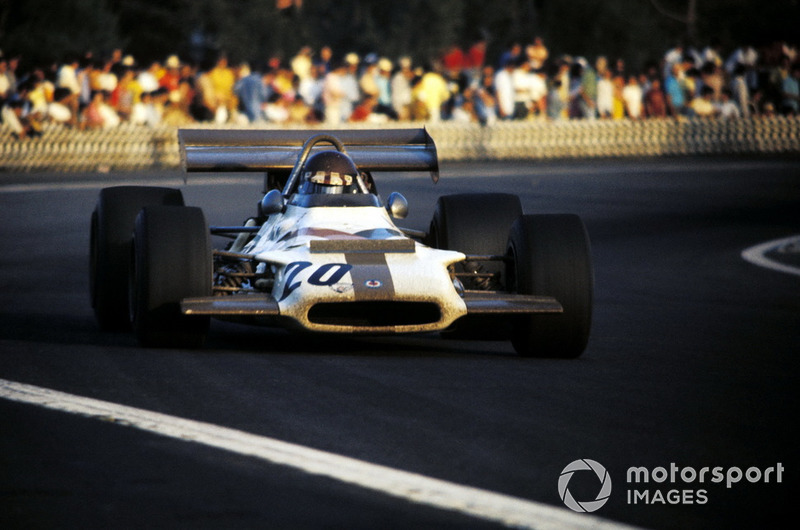

1970: BRM P153

1970: BRM P153
11/50

Фотограф: Sutton Images

Если понтоны не сразу получили широкое распостранение, то другая новинка вмиг обрела популярность – это шины-слики, обеспечивающие более высокий уровень сцепления.

1974: McLaren M23 Ford

1974: McLaren M23 Ford
12/50

Фотограф: LAT Images

Приметой первой половины 70-х стали высокие воздухозаборники за головой пилота. За них машины стали в шутку называть «утюгами» или «слонами».

1976: Tyrrell P34 Ford

1976: Tyrrell P34 Ford
13/50

Фотограф: LAT Images

Регламент еще не регулировал каждый миллиметр машины, и поиск смелых идей продолжался. Конструктор Дерек Гарднер построил для Tyrrell уникальный шестиколесный агрегат – маленькие сдвоенные передние колеса позволяли снизить лобовое сопротивление. За два сезона пилоты завоевали на P34 полтора десятка подиумов и одну победу.

1976: McLaren M23 Ford

1976: McLaren M23 Ford
14/50

Ко второй половине 70-х машины стали визуально более крупными, получив развитые понтоны и антикрылья. Высокие воздухозаборники попали под запрет. Но главное, что отличает технику той поры – задние слики огромного размера (при том на довольно маленьких дисках).

1977: Lotus 78 Ford

1977: Lotus 78 Ford
15/50

Фотограф: LAT Images

Автором очередной революционной идеи вновь стал Колин Чепмен. Британец реализовал принцип «внутренней аэродинамики», сделав из днища машины одно большое антикрыло. Lotus 78 буквально «прилипала» к асфальту, позволяя пилотам гораздо быстрее проходить повороты.

1977: Renault RS01

1977: Renault RS01
16/50

Фотограф: Sutton Images

Правила Ф1 всегда допускали использование турбомоторов – на деле этот пункт регламента первой использовала компания Renault. Ее желто-черная машина дебютировала на британском Гран При в 1977-м и поначалу запомнилась никудышной надежностью.

1981: McLaren MP4/1 Ford

1981: McLaren MP4/1 Ford
17/50

Фотограф: LAT Images

Легкий и прочный карбоновый монокок первой в Ф1 стала использовать команда McLaren. Панели из углепластика и сотового алюминия стали еще одним знаковым техническим решением для Ф1.

1982: McLaren MP4/1B Ford

1982: McLaren MP4/1B Ford
18/50

Фотограф: LAT Images

Во времена «турбоэры» первой половины 80-х понтоны машин стали еще крупнее, а кокпит до предела сместился вперед, чтобы оставить место для топливных баков. Из-за такого расположения пилотов любая авария грозила переломами ног или более серьезными травмами. А вот переднее крыло на время утратило актуальность благодаря использованию «граунд-эффекта».

1985: Ferrari 156/85

1985: Ferrari 156/85
19/50

Фотограф: LAT Images

Вскоре крылья вернулись, причем получили солидные размеры. Пропорции тех машин разительно отличались от нынешних, не говоря уже об изяществе обводов. За головой пилота – лишь дуга безопасности.

1988: McLaren MP4/4 Honda

1988: McLaren MP4/4 Honda
20/50

Фотограф: Sutton Images

Абсолютная классика поздних 80-х – McLaren в красно-белой раскраске с Айртоном Сенной за рулем. Решение сделать шасси более компактным и аэродинамически эффективным оправдало себя на 100%, а турбомотор Honda стал еще одним слагаемым успеха.

1989: Larrousse LC89 Lamborghini

1989: Larrousse LC89 Lamborghini
21/50

Фотограф: LAT Images

С 1989 года Формула 1 перешла на обязательное использование «атмосферных» моторов объемом 3,5 литра. Первым следствием этого шага стало возвращение воздухозаборника за головой пилота.

1989: Tyrrell 019 Ford

1989: Tyrrell 019 Ford
22/50

Фотограф: LAT Images

Приподнятый носовой обтекатель впервые появился на Tyrrell в 1989 году. Эта концепция не сразу обрела популярность, но в итоге ее стали использовать все команды.

1993: McLaren MP4/8 Ford

1993: McLaren MP4/8 Ford
23/50

Фотограф: LAT Images

Первооткрывателем боковых дефлекторов стала McLaren в 1993-м.

1993: Williams FW15C

1993: Williams FW15C
24/50

Фотограф: LAT Images

Кроме того, в этот период в Формулу 1 начала все активнее проникать различная управляющая электроника.

1994: Benetton B194 Ford и Williams FW16B Renault

1994: Benetton B194 Ford и Williams FW16B Renault
25/50

Фотограф: LAT Images

Но уже в следующем сезоне системы помощи пилоту оказались вне закона. Машины сразу стали гораздо сложнее в пилотировании и менее предсказуемыми.

1995: Benetton B195 Renault

1995: Benetton B195 Renault
26/50

Фотограф: LAT Images

В середине 90-х началось активное развитие аэродинамики. Очертания машин становились все более сложными, появлялись новые небольшие элементы в разных частях шасси.

1996: Ferrari F310

1996: Ferrari F310
27/50

Фотограф: LAT Images

Одним из итогов трагического сезона-1994 стало введение боковой защиты кокпита. К 1996-му элемент был дополнительно увеличен.

1997: Arrows A18 Yamaha

1997: Arrows A18 Yamaha
28/50

Фотограф: Sutton Images

Двумя годами ранее рабочий объем моторов в Ф1 сократили с 3500 до 3000 куб.см., но было понятно, что технологии все равно позволяют машинам ехать слишком быстро, что представляло угрозу безопасности.

1998: McLaren MP4/13 Mercedes

1998: McLaren MP4/13 Mercedes
29/50

Фотограф: Sutton Images

Поэтому ширину шасси решено было сократить с 200 до 180 см, а вместо привычных сликов использовать шины с канавками. Спереди их было три, сзади – четыре.

1999: Stewart SF3 Ford

1999: Stewart SF3 Ford
30/50

Годом позже на передних шинах тоже стало по четыре канавки. Интересно, что к этому времени носовые обтекатели, которые совсем недавно были задраны высоко вверх, постепенно стали опускаться ниже.

2002: Ferrari F2002

2002: Ferrari F2002
31/50

Фотограф: Ferrari Media Center

К началу 2000-х был зафиксирован не только объем мотора, но и его конфигурация – разрешалось использовать исключительно двигатели V10.

2006: Renault R26

2006: Renault R26
32/50

Фотограф: Чарльз Коутс / LAT Images

Аэродинамика продолжала диктовать внешний вид машин Ф1, который становился все более сложным – различные открылки и закрылки на глазах вырастали на самых разных участках шасси. Объем мотора был еще раз сокращен: теперь до V8 2.4.

2008: BMW Sauber F1.08

2008: BMW Sauber F1.08
33/50

Фотограф: Sutton Images

Пиком аэродинамической эффективности стал 2008-й. Ни до, ни после того года машины не были настолько сложными. В двигателях начали использоваться стандартные электронные блоки ECU.

2008: McLaren MP4-23 Mercedes

2008: McLaren MP4-23 Mercedes
34/50

Фотограф: Sutton Images

Те машины были своеобразными произведениями конструкторского искусства. Сейчас, по прошествии времени, всё это буйство дизайна уже кажется непривычным.

2009: Brawn BGP 001 Mercedes

2009: Brawn BGP 001 Mercedes
35/50

Фотограф: Гленн Данбар / LAT Images

Новый регламент одним махом зачеркнул былые «излишества». Машины получили низкое и широкое переднее крыло, а заднее стало высоким и узким. В Ф1 наконец-то вернулись слики. Кроме того, команды получили право использовать систему KERS, но заинтересовала она далеко не всех.

2009: McLaren MP4-24 Mercedes

2009: McLaren MP4-24 Mercedes
36/50

Фотограф: XPB Images

Новые антикрылья придавали машинам особенно непривычный вид при взгляде спереди.

2010: Ferrari F10

2010: Ferrari F10
37/50

Фотограф: Эндрю Ферраро / LAT Images

Новый регламент – это всегда поиск новых решений. Так в 2010 году на машинах появились двойной диффузор, «выдувной» диффузор – но самым оригинальным все же стоит признать F-воздуховод. От входного отверстия в носовом обтекателе воздух шел по трубкам через всю машину к капоту двигателя и заднему крылу. Пилот мог ладонью или коленом перекрыть канал в районе кокпита, добавив машине скорости.

2012: Mercedes F1 W03

2012: Mercedes F1 W03
38/50

Фотограф: Гленн Данбар / LAT Images

Решение FIA опустить носовой обтекатель ниже привело к появлению в Ф1 машин со «ступенькой» на самом видном месте. Они определили внешний облик сезона-2012.

2013: Red Bull RB9

2013: Red Bull RB9
39/50

Фотограф: Гленн Данбар / LAT Images

К 2013-му система KERS появилась на всех машинах, чуть ранее также было введено другое средство для облегчения обгонов – подвижное заднее крыло DRS.

2014: Caterham CT05 Renault

2014: Caterham CT05 Renault
40/50

Фотограф: XPB Images

Новый сезон ознаменовал начало «гибридной» эры с турбомоторами V6 объемом 1,6 литра и несколькими системами повторного использования энергии. В то же время, скорректированные требования к аэродинамике привели к появлению столь нелепых машин, как Caterham...

2014: Lotus E22 Renault

2014: Lotus E22 Renault
41/50

Фотограф: Гленн Данбар / LAT Images

...или Lotus, где избрали асимметричное, но столь же неэстетичное решение.

2014: Mercedes F1 W05

2014: Mercedes F1 W05
42/50

Фотограф: Sutton Images

Однако нашлись конструкторы, доказавшие, что машина может быть быстрой и красивой одновременно – в Mercedes. С того же сезона стартовые номера закрепили за пилотами до конца карьеры.

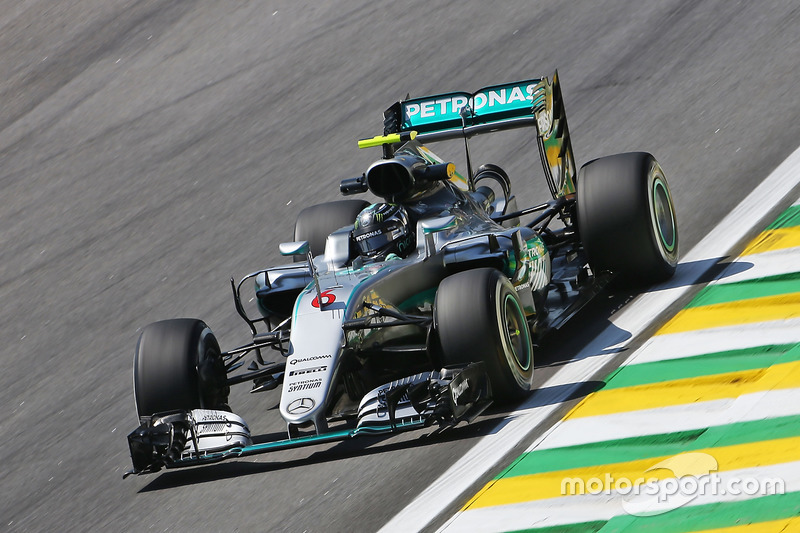

2016: Mercedes F1 W07

2016: Mercedes F1 W07
43/50

Фотограф: XPB Images

В 2016 году организаторы Формулы 1 пришли к необходимости довольно редкого шага: если на протяжении нескольких предыдущих десятилетий машины исключительно замедляли, то теперь решено было сделать их быстрее.

2017: McLaren MCL32

2017: McLaren MCL32
44/50

Фотограф: Джо Портлок / LAT Images

В итоге шасси сделали шире, стали использовать более широкие слики, придали ряду элементов, включая понтоны и антикрылья, диагональные очертания и сняли еще ряд ограничений.

2018: Ferrari SF71H

2018: Ferrari SF71H
45/50

Фотограф: Энди Хон / LAT Images

Через год после введения нового регламента прогремела новая революция, которая затронула и другие «формульные» серии – введение системы защиты головы Halo.

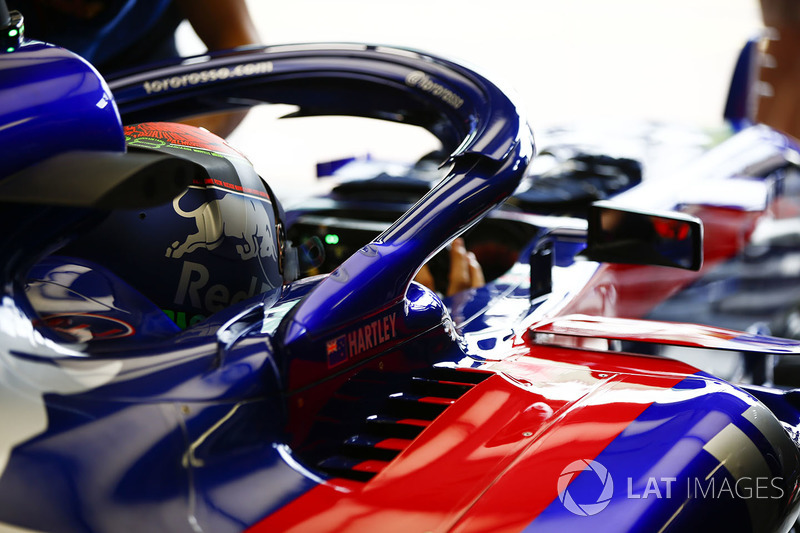

2018: Toro Rosso STR13

2018: Toro Rosso STR13
46/50

Фотограф: Эндрю Хон / LAT Images

Halo состоит из титана и располагается над кокпитом, защищая голову гонщика обломков или летящих колес. Команды сразу попытались извлечь выгоду из конструкции, экспериментируя с аэродинамическими элементами на системе.

2019: Mercedes AMG F1 W10

2019: Mercedes AMG F1 W10
47/50

Фотограф: Стив Этерингтон / LAT Images

В сезоне-2019 машины Формулы 1 снова изменились, чтобы упростить пилотам обгоны и преследование соперника в «грязном воздухе».

2019: Red Bull Racing RB15

2019: Red Bull Racing RB15
48/50

Изменения заключаются в переходе на более широкую и простую конструкцию переднего антикрыла, более узкие и простые воздухозаборники передних тормозов, которые лишатся различных мелких винглетов...

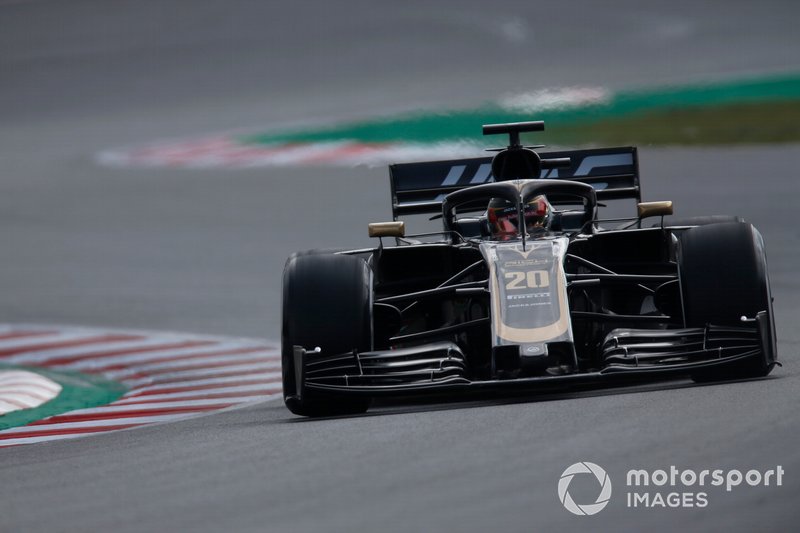

2019: Haas F1 Team VF-19

2019: Haas F1 Team VF-19
49/50

Фотограф: Джо Портлок / LAT Images

...а также в использовании более широкого и «глубокого» заднего антикрыла.

2019: McLaren MCL34

2019: McLaren MCL34
50/50

Фотограф: Зак Маугер / LAT Images

Кроме того, машины получили новый лимит расхода топлива – его подняли со 105 до 110 килограммов на гонку.
